元件库中怎样设置只显示某个管脚信息?

录入:edatop.com     点击:

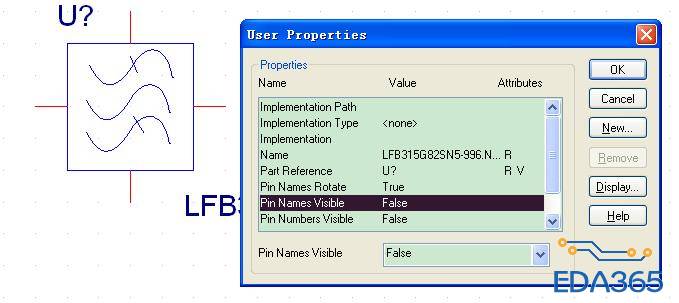

如图,这个器件有四个管脚,我想只显示其中一个管脚号或者管脚名,该怎么操作?

有个可视的选项! PIN Number里面的。

可以说具体点吗?谢谢了。

1. 进入库编辑状态,在菜单Options\Package Properties\选择Pin Number Visible打勾。
2. 不进入库编辑状态,在库外面,用鼠标右键选中器件后选Split part,进入后\选择Pin Number Visible打勾。
3. pin Number 选择POWER模式时,直接点PIN也可以选择Pin Number Visible,其他模式下Pin Number Visible是灰掉的。

每个管脚不是有单独的选项吗? 特别是电源管脚是可以在编辑状态下直接选的。你不会这都.....

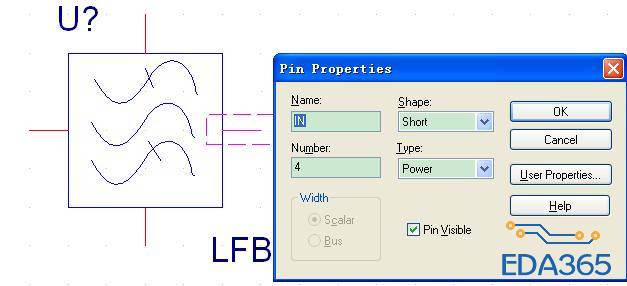

你说的是这个吗?我选完并没有什么改变啊。

那你想要改什么呢?

1.在原理图页面选中元器件管脚,
2.右键选edit properties ,
3.选中Name(或Number),
4.选择Display,
5.选择Value only。

啊!
