allegro里怎么做ICT测试点？

自动加的还是手动加的啊?

请高手回答

添加测试点分为自动添加和手动添加两种，关键在于参数设置。假如整板加测试点，一般先自动添加，再手动补。如果加的测试点不多，可以一个个加。
1）        自动添加

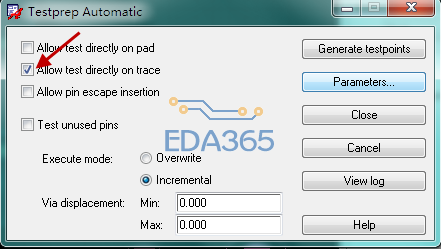

设置好参数后，点Generete tesrpoints就会给底层每个网络加上测试点。

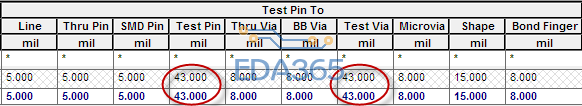

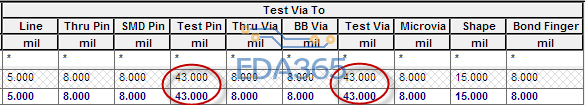

另外，测试点之间保持75mil以上的间距、测试点与焊盘之间要也保持适当的间距。

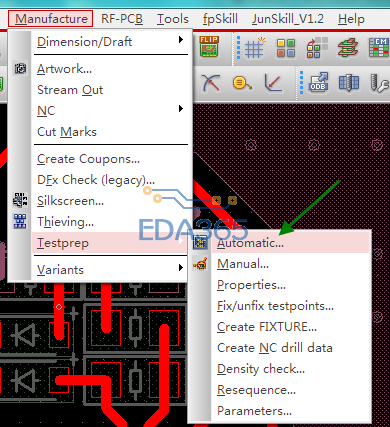

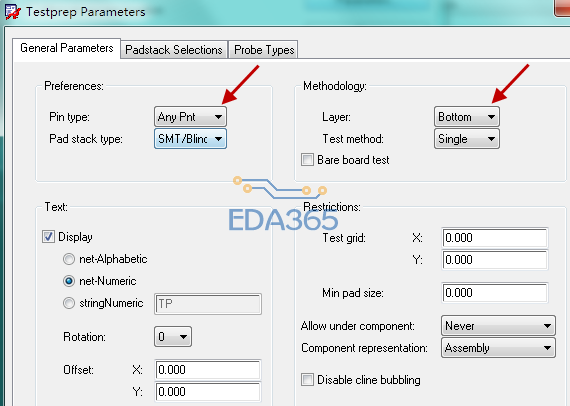

2）        手动添加测试点与自动添加类似，在菜单中选testprep-->manual，在右侧栏options选项中选Add，点击板中想添加测试点的地方即可添加测试。如果参数没设置好，可以先在options选项中点parameters设置参数，设置参数与自动添加模式类似。
        如果测试点加在底层，而某些线没有无需打孔，就直接在线上打测试孔，如果线所在地方太密无法打孔，可以额外拉一根短线出来打测试孔。在线上加SMD PIN封 装的测试点最好加在线的中间。
        值得注意的问题是，自动添加时只能加SMD PIN封装的测试点，而且不允许上焊盘，还要设置好测试点之间的间距（中心间距75mil——手动添加可以加盘或孔。还要注意测试点添加的层，一般只加在底层，孔封装的测试点分顶层和底层的，作为测试点的那一层测试孔的盘比较大。

ls的名字让我想起一个人
ls的一篇日志很受启发
ls就好象我认识了很久的一个朋友

3楼的强悍啊，膜拜

好厉害啊！

厉害

nice

good
收藏

謝謝分享喔

自动添加了，没什么反应啊。但查看log有添加成功。测试点所用的焊盘是默认的吗，如何设置选用焊盘名称及修改测试点的尺寸大小?

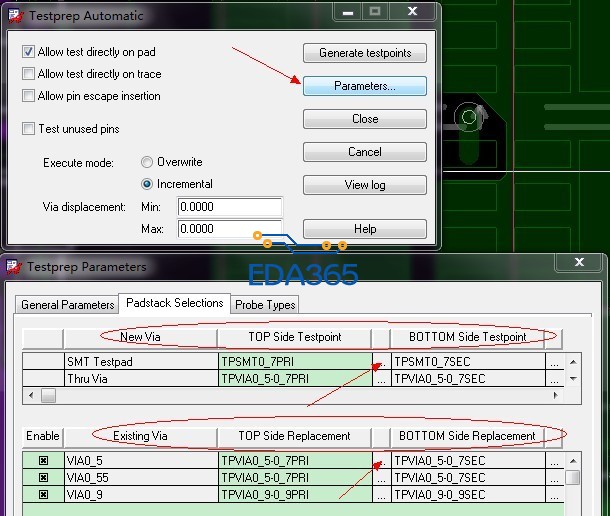

测试点跟孔类似，都是先把封装做好，再调用的。如下图所示：

测试点的选择

学到了，谢谢！

谢谢分享！
