请大家看一下，过孔焊盘上下两层不同
录入：edatop.com 点击：

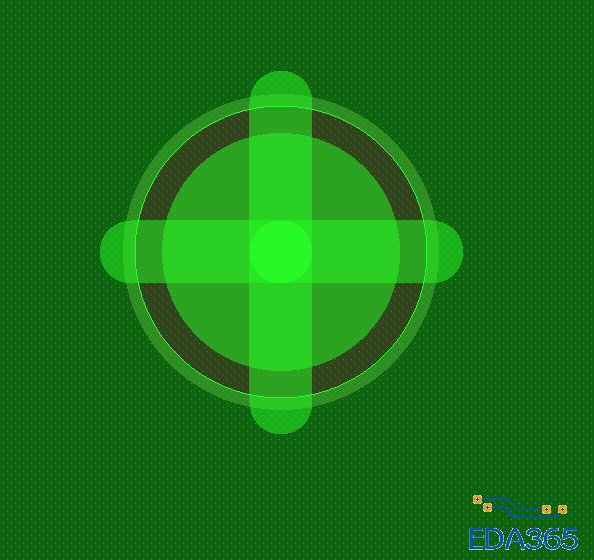

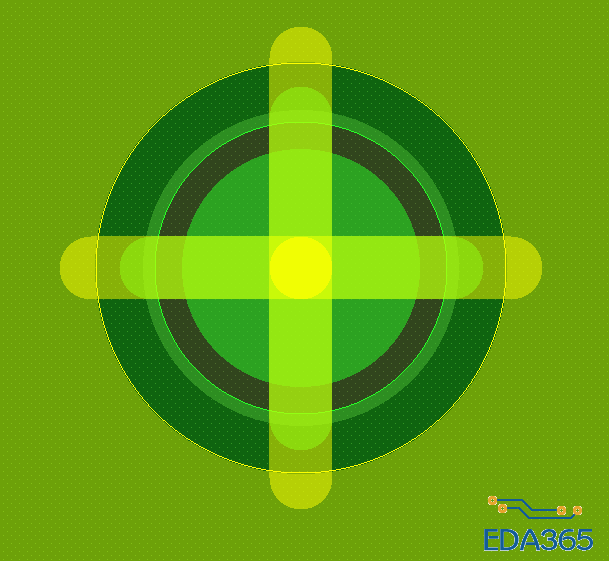

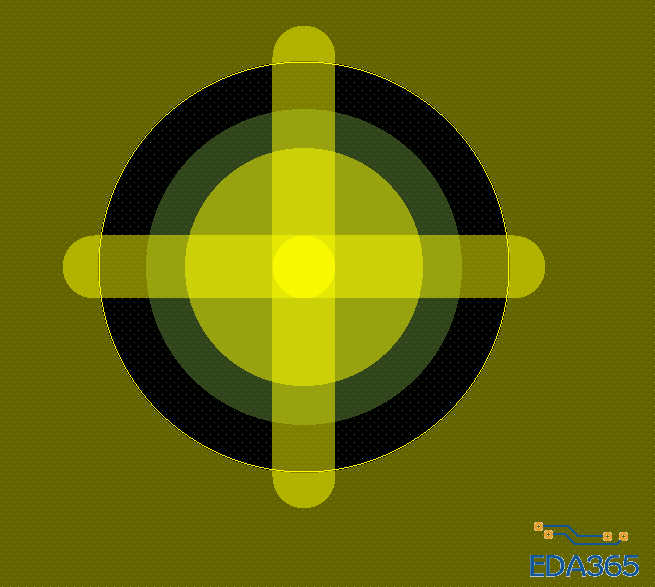

下面是同一个过孔在Top层和Bottom层的图片，这个过孔连接了上下两层的地网络的铜皮。第一个图可以看出这两层的焊盘与铜皮的距离不同，第二和第三个图的是分别关闭Top层和Bottom层单独显示的结果。
如果先对Bottom层进行铺铜，则Bottom层的所有同类焊盘会比Top层距离铜皮要大，反之，如果先对Top层铺铜，则Top层的所有同类焊盘会比Bottom层距离铜皮要大。
有人遇到过这种情况吗?怎样解决?
上传附件后，第一和第三个图片的说明搞反了。
你这个问题还真怪异，哪层先铺铜间距就大?不是固定的?
先查看你的约束设置看看是不是上下两侧through pin到shape的距离都是相同的，如果相同选择shape——select shape or void 分别选取上下两层铜皮后右键parameter 查看clearance栏目，重点看下through pin的间距设置项。
约束设置中上下两层的间距是相同的。

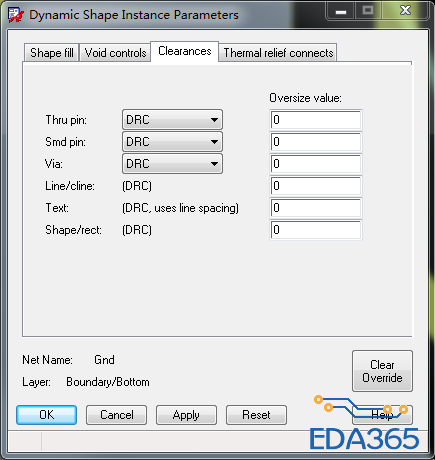

以下是Clearances的设置，我没有改过，是不是在这里设置可以控制它们的距离?
我试了一下，果然是这里的设置有点不对头。我将上图中的前三个DRC改为Themal/anti，在Oversize value中设置一个数值后距离变得一致了。
谢谢！
