请问怎样不在元件底部铺铜

录入:edatop.com     点击:

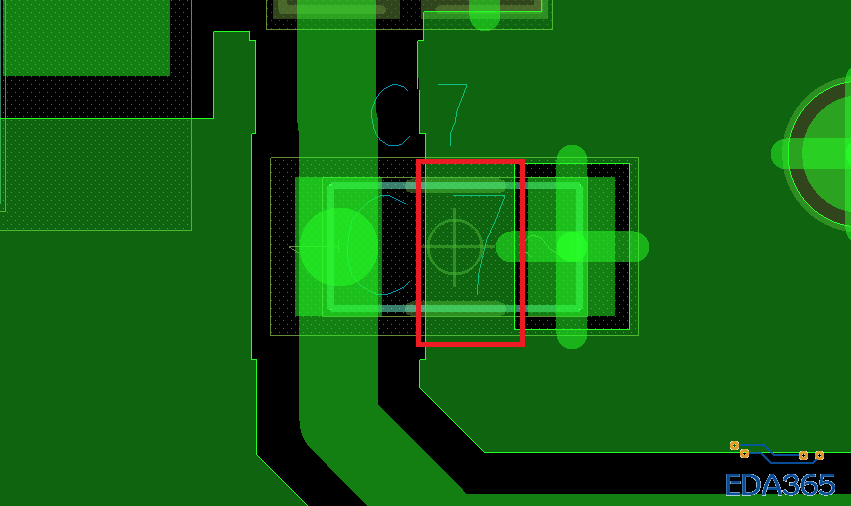

如图画红线部分,这是一个1206的电阻,请问怎样做才能铺铜时两脚之间没有铜皮。

建库的时候,建一个route keepout区域

是不是在不需要铺铜的地方使用增加一个Shape,Class设置为Route Keepout?

是的,做完了在pcb里面update一下symbol即可

在shape的设置中,第二个标签栏,Creat pin void选择in-line,然后适当加大数值,看看。

正解,帮顶,帮顶。

我试了,没有效果

静音 和 rx_78gp02a 的方法比较有效

Minimum aperture for artwork fill  和Suppress shapes less than里的参数改大看下会有什么情况,你就知道了

Minimum aperture for artwork fill  和Suppress shapes less than里的参数改大会导致有的地方本来可以铺上铜皮但是现在铺不上了,这个方法适合比较小的封装比如0402的,但是1206太大了!

NMDNBA补充得很好!

其实allegro功能很全,只是“藏得”太深,一下发现不了!

1206我认为也不宜在库里修改,因为1206我们时不时也会在它的两个焊盘中间走线!我建议配合shape属性的设置,再加上直接在PCB里放route keepout就可以了(用复制功能一会就放好了),相信1206这样的器件在设计中也不会上百成千个.

封装下面放置个constraint region,设置shape to pin的距离足够大,试试

加大shape to smd pin间距,或者直接挖空。
