用ORCAD capture CIS建原理，DRC报错，希望大家帮帮忙
录入：edatop.com 点击：

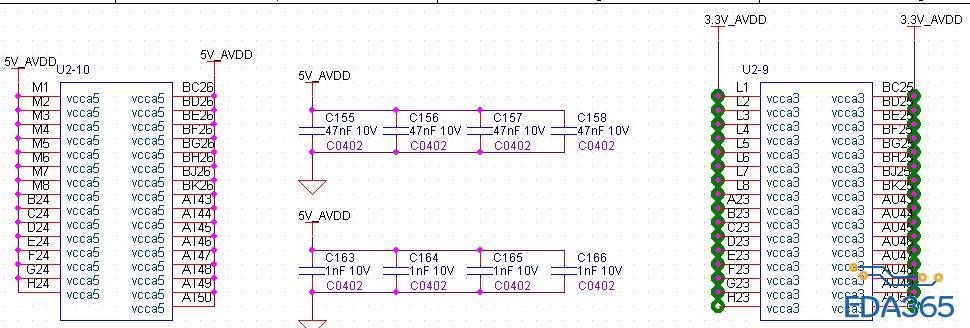

小弟初学ORCAD，在建立好各个元器件，并连接好原理图后，在做DRC时，出现一个让我无法理解的错误。
具体报错如下：
RROR [DRC0004] ossible pin type conflict U2,vcca3 Power Connected to Output: SCHEMATIC1, 9 AD Power (167.64, 149.86)
ERROR [DRC0004] ossible pin type conflict U2,vcca3 Power Connected to Output: SCHEMATIC1, 9 AD Power (167.64, 147.32)
ERROR [DRC0004] ossible pin type conflict U2,vcca3 Power Connected to Output: SCHEMATIC1, 9 AD Power (167.64, 157.48)

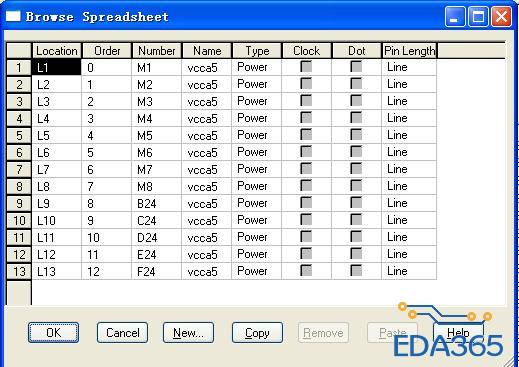

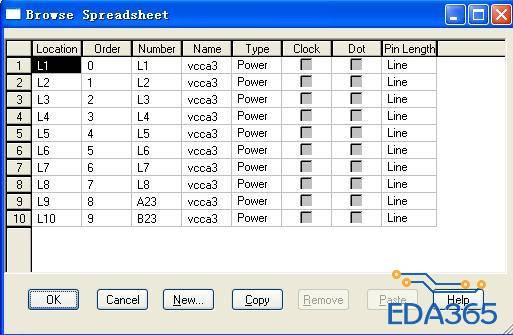

我开始以为是VCCA3引脚属性不是POWER，在库中发现pin属性为POWER。另外，类似VCCA5属性为POWER，但是就没有报错。为什么同是POWER属性，VCCA3就报错，而VCCA5就没有错呢?
求大侠，小弟百思不求解啊，谢谢！
具体报错如下：
RROR [DRC0004] ossible pin type conflict U2,vcca3 Power Connected to Output: SCHEMATIC1, 9 AD Power (167.64, 149.86)
ERROR [DRC0004] ossible pin type conflict U2,vcca3 Power Connected to Output: SCHEMATIC1, 9 AD Power (167.64, 147.32)
ERROR [DRC0004] ossible pin type conflict U2,vcca3 Power Connected to Output: SCHEMATIC1, 9 AD Power (167.64, 157.48)
我开始以为是VCCA3引脚属性不是POWER，在库中发现pin属性为POWER。另外，类似VCCA5属性为POWER，但是就没有报错。为什么同是POWER属性，VCCA3就报错，而VCCA5就没有错呢?
求大侠，小弟百思不求解啊，谢谢！
