差分对每条NET都接有一个小电容 ，这样怎么做等长的
录入：edatop.com 点击：
差分对每条NET接有一个小电容 ，这样做等长的时候，连接电容的小段NET ，也计算在差分对中了 ，这样怎么做等长，我现在想设差分对中去掉这个线，怎么做啊

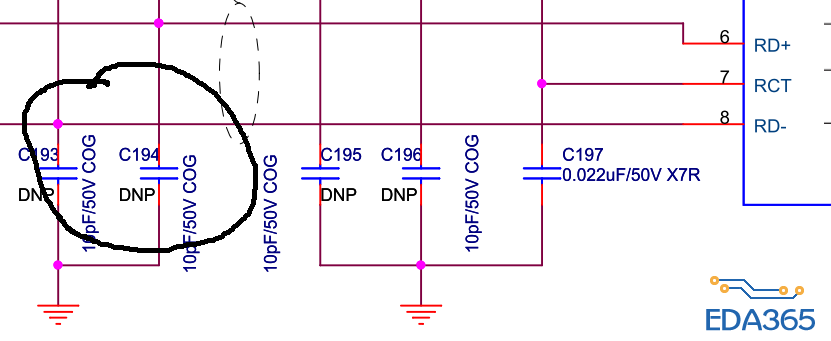

如下图的 那一小段
如下图的 那一小段
如果布局合理的话，这段线是不会计算在其中的，从布局上想办法吧。
可是调整等长的时候会带有这一段 一直提示DRC错误
还按原来做，就当没这电容。
布局的时候这样：让差分线直接经过电容的一个pad，这样就不会算在其中了。
用PIN PAIRE 方式不行嗎
