assign color 与 move 命令器件的颜色变化 求解：
录入：edatop.com 点击：
assign color 与 move 命令器件的颜色变化

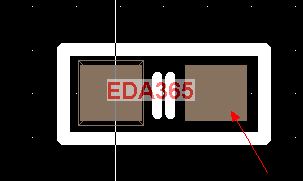

如上两个图，我把电容两端的网络设置了第一个图的颜色。

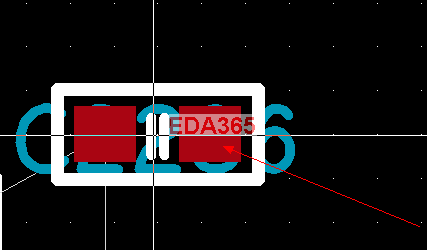

而为什么我用move命令的时候，却变为了第二个图的颜色，怎么让这两个颜色统一呢?需要什么设置吗?

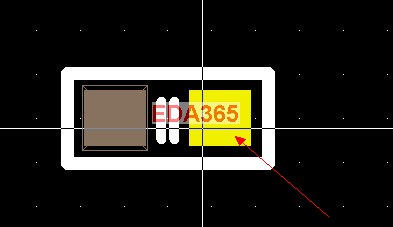

另外，我鼠标的十字架移动到pin上时，就会显示我高亮的颜色。我想把高亮去掉，怎么设置啊?不喜欢鼠标移动的时候，颜色一闪闪的。
请各位帮忙解决一下
如上两个图，我把电容两端的网络设置了第一个图的颜色。
而为什么我用move命令的时候，却变为了第二个图的颜色，怎么让这两个颜色统一呢?需要什么设置吗?
另外，我鼠标的十字架移动到pin上时，就会显示我高亮的颜色。我想把高亮去掉，怎么设置啊?不喜欢鼠标移动的时候，颜色一闪闪的。请各位帮忙解决一下
控制面板里的find全部off我不信还亮
你的方法很强大、很BT。干脆不用Cadence岂不是更不亮。
小编用的是16.5么?
Cadence16.3
时代不同，男女都AA制，整的软件也开始各负其责！
没用过16.3 我倒是装了16.5但是很少用我常用15.5，好像16.X系列的会有取消你鼠标跟随高亮的选项setup-application mode-none可以取消这种状态
楼上说的对。
哦，谢谢
我再请教一下，我记得之前用15.5加规则的时候，physical和spacing都有效。
用16.3我把region规则设为了BGA0.5，为什么只是线宽变为了3mil，而线距的规则仍然是default规则呢?不会是我还需要一根根的去spacing规则去设置吧?
学习了
你规则设好了但是你给线加属性了么?没加的话是按照默认规则（default）走的
