关于Cadance 大家画原理图用capture还是HDL 哪个更好用些呢

capture很方便，尤其是做个symbol和换个封装，特方便，hdl的话只能动库了，而且做库的时候放大缩小非常的蛋疼，忒繁琐，但是hdl更严谨功能更强大，hdl做库的时候即可定义元器件的类型，在orcad中至今还不知道如何定义，比如io、discrete、ic等类型，必须到pcb中修改，hdl能够在原理图里设定仿真模型，设定网络拓扑，设定网络约束，导入pcb后一步到位，基本不用怎么改，hdl的操作很另类，需要比较长的时间才能熟悉。hdl必须带库才能打开原理图，给交流带来不便，orcad到哪都是一个文件，和pcb类似，方便交流；建议还是使用capture，用的人多资源也多，功能也一直在改善！

讲解很清晰  谢谢

hdl有点想mentor的Dx，操作比较繁琐

hdl比dx更繁琐！

HDL确实繁琐，操作要花一定的时间去习惯才行。

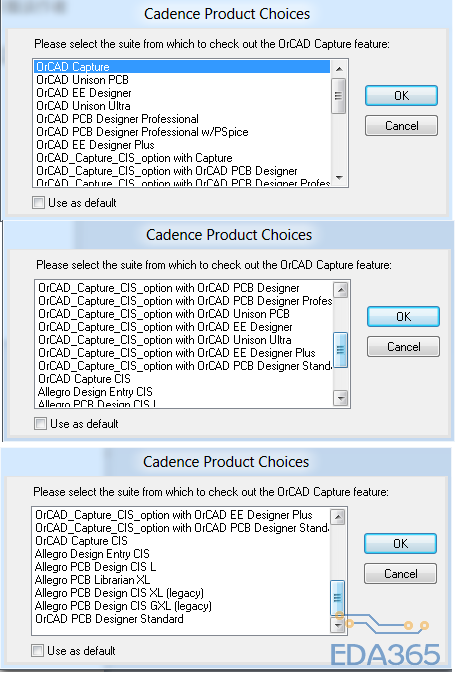

hdl在16.5里对应的是哪一个啊?

你打开capture去找hdl当然是找不到的了，hdl是design entry hdl！顺便提下你的头像很搞笑啊

哦,想起来了,谢谢,可我这系统没办法像windows7那样去那里启动,想装回windows7,光驱不给力,硬盘安装法也不行,主板不支持U盘启动.....

同感！

用maxdos,直接安装.

我看HDL除有支持PCB的原理图设计功能，主要还是有支持芯片设计的图形化输入VDHL，Verilog接口，HDL不仅仅为PCB设计而生的吧?

好像有个比hdl更高版本的，叫allegro system architect gxl。

我一直用HDL，效率很高。做原理图速度很快
