关于正负片 焊盘

1、如果想出负片，是不是这一层的插件焊盘都必须有thermal relief?
2、thermal relief必须是flash焊盘吗?
我看到选项里也有squ、 rec等，如果不是圆形的插件焊盘。怎么建flash啊?
因为我建filash的时候，有注意到add——flash出来的就是圆形的。
3、出gerber的时候，该怎么设置呢?

thermal pad 是在你的pin腳信號與內層信號相同時才會用到，當信號不同時，那就用到anti-pad了。如果你出的gerber裡有negative，thermal pad & anti pad就都應該要有。當然要建一個規範的庫，所有的dip pin 或者via上都應該有這兩種pad.

o ,谢谢你，懂了。
对于“2”也帮我解答一下吧，因为目前我见到的只是圆形的flash焊盘，也就是直接默认的add——flash生成的。
如果不规则该怎么来建呢?thermal pad 必须是flash吗?

新建一個flash symbol,　在裡面也可以畫矩形的shape. 不只是只有add-flash一種方法的。

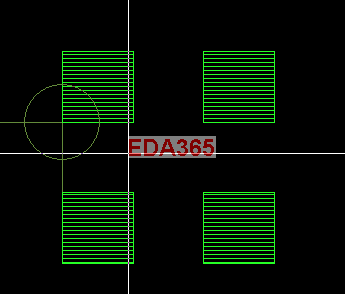

哦，那是不是要手动设置内、外径以及开口大小参数啊?是我图中那样的形式吗?
再有，thermal是不是必须是flash格式?

左边那个是你手动做的，但是原点没有在你pad的中心，这样在你把flash pad往pad stack里加的时候会出抓错原点。

恩，是的。谢谢你的指导

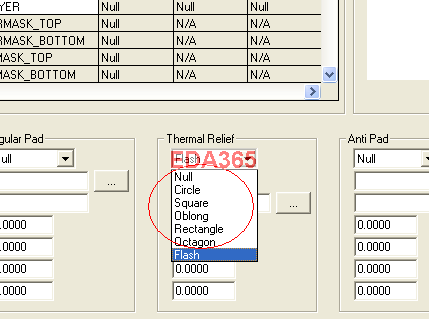

再一个我看到thermal pad栏里面有很多的形式，如图红色圆圈标识：

但是他们都与flash有很大的区别，其他的形式circle、square等，怎么用啊?
第二个疑问：如果出正片，TOP和BOT以及内层是不是也要有antipad呢?但是却总出现警示，没定义thermal pad。

第一個問題你自己試一試就知道了，
第二個如果你是指內層也出正片，那你的thermal pad 跟 anti pad是沒有用的。

多谢楼上了 学习了~~

也可以是CIRCLE，但是Thermal Relief是CIRCLR的话，做出来那个孔就是全连接，如果有热风焊盘，那就是花连。
