不能place机构件(USB接口)问题

录入:edatop.com     点击:
   从别人的.DSN档文件和对应的.brd导出的库作为自己的元件库。自己画的线路 netlist导入成功, 电子元件都可以在Allegro里面place, 就那个机构的USB接口不能place, 在quick view里面也看不到它的symbol ,怎么回事?
PS:
1)路径都设置好的,因为电子元件place都是OK的 只有机构不行 ,footprint也是一致的 因为画线路的时候就直接从那.DSN线路中拷贝的symbol,所有从.brd板子中导出的元件库都放在同一个文件夹下
2)SUYIN_020173MR004G565ZR_4P 是这个USB接口的footprint,在库里面有这颗料的.PSM,.TXT,.DRA文档

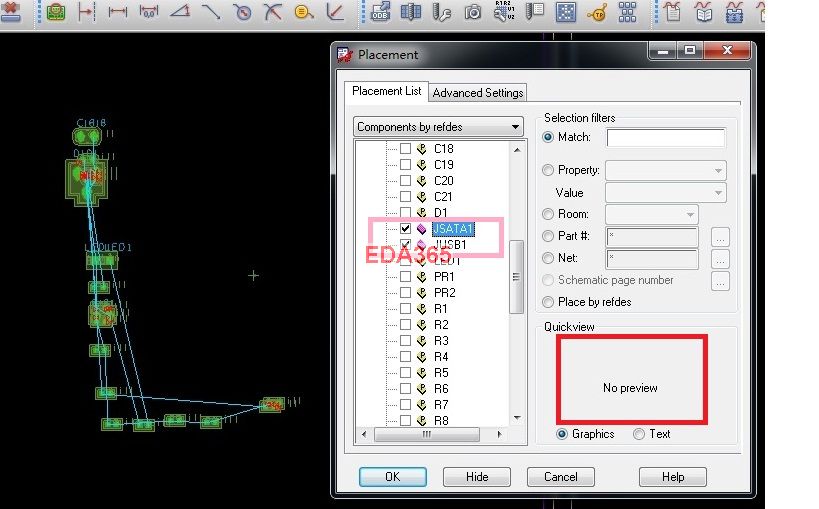

3)从别人的.BRD(导出元件库的.brd档) 中place=>manual=>placement list=>package symblos=> qiuck view里面可以看到这个USB接口的symbol也可以place,可是在我自己做的板子上在Quick view看不到symbol 也不能place,提示如下错误:
E- Cannot load symbol 'SUYIN_020173MR004G565ZR_4P'
E-   because WARNING(SPMHUT-127): Could not find padstack C52D36.
    due to ERROR(SPMHDB-274): Unable to load flash symbol T66 (Check PSMPATH setting for this symbol).
E- (SPMHDB-274): Unable to load flash symbol T66 (Check PSMPATH setting for this symbol).
W- (SPMHUT-127): Could not find padstack C52D36.
上面错误提示中的C52D36在我的元件库里面的就有C52D36.PAD的文件
上面提示错误中的flash symbol T66 在我的库里面没有  可是当初我export libraries的时候有选自shape and flash symbols这个选项,不知道为什么没有把USB接口的flash symbol 导出来?



USB的pad你没有全部放置,打开原来的brd文件看一下名字,放进去就可以了

flash symbol问题,flash symbol是没法从老板只上导入的,修改对应的pad删掉或者修改一下,原来flash symbol啥样子可以在老板子上看下

flash symbol问题,flash symbol是没法从老板只上导入的,修改对应的pad删掉或者修改一下,原来flash symbol啥样子可以在老板子上看下

感谢您的回答,这个库是从原来那文件export出来的库 导出的时候是把所有选项都勾选的 其中就包括shape and flash symbols这个选项,在库里面也就有 C52D36.PAD文件,看他那错误好像是说缺少flash symbo T66l文件

是 C52D36.PAD

感谢你的回答,刚学习Allegro请问怎么“修改对应的pad删掉或者修改一下” 谢谢!

还有补充一点  在package designer可以正常打开这个SUYIN_020173MR004G565ZR_4P.dra文件

在package designer里面可以正常打开这个SUYIN_020173MR004G565ZR_4P.dra

打开,然后看不同的层里面哪层有这个flash,然后修改

另外 应该 可以在原来的板子里面用edit pad功能看原来flash啥样子

tools-pad stack -modify

恩 我试试看  那个flash symbol 是不是不能从原来板子里面导出来用的?

我说的你pad文件不全面,是指你旧板应该用过flash。所以直接找到这个文件复制进去就行了,另外也一起复制ssm文件。(前提是你从旧板子导出来了)

我也发现pad的flash symbol是没法导出的,不知道为何,如果你使用的是正片,直接删了flash是最快的做法,要不只能自己重新画一个
