这样的grid如何设置的?有图无真相。--已解决,真相大白!

录入:edatop.com     点击:

看到别人的板子上的栅格点设置,觉得挺好的,请教如何设置成这样?


真相如3楼及7楼。

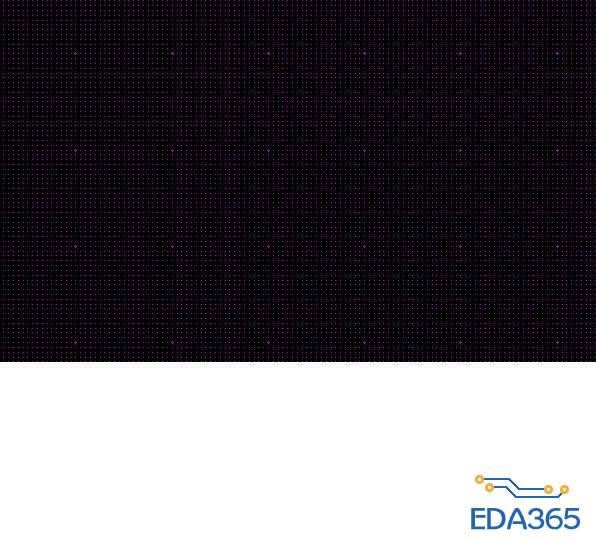

上图中每个格是1mil,但是每隔20个mil会有一个大的grid。

小格点 设置成大格点的时候在格点之间加空格。
如:小格点0.1
大格点0.1 0.1 0.1 0.1 0.1 0.1 0.1 0.1


这样设置会不会看着太纠结了……

没错,是网格设置的显示.

多谢忘颦,默认就是20个格一个显示吧?能设置间隔多少个显示一个大的吗?
我看见你的图里是10个显示一个大的点的。

晓得了,闲来做了实验,如果想让其每隔10个基本单位(例如1mil或者0.01mm)显示一个大的格点,
那么就这样设置:1.0 1.0 1.0 1.0 1.0 1.0 1.0 1.0 1.0 1.0(10个数)
如果想让其每隔20个单位显示一个大的格点,
那么设置为这样:1.0 1.0 1.0 1.0 1.0 1.0 1.0 1.0 1.0 1.0 1.0 1.0 1.0 1.0 1.0 1.0 1.0 1.0 1.0 1.0(20个数)
以此类推所以如果想每隔m个单位显示一个大的格点,
设置如下:1.0 ......................1.0 (m个数)
注意,每个数之间有“空格”,就像忘颦说的那样。

我靠,我懂了

懂了?也不给我评个分?哈哈,先谢谢哇。

高人,请教一下能否显示成方框的形式?
好像都是grid的。

目前还没有发现这个选项

学习了~~

开眼界了,这样也可以?

开眼界啦
