ALLGERO 生成光绘文件出问题，请高手解答（已解决）
录入：edatop.com 点击：

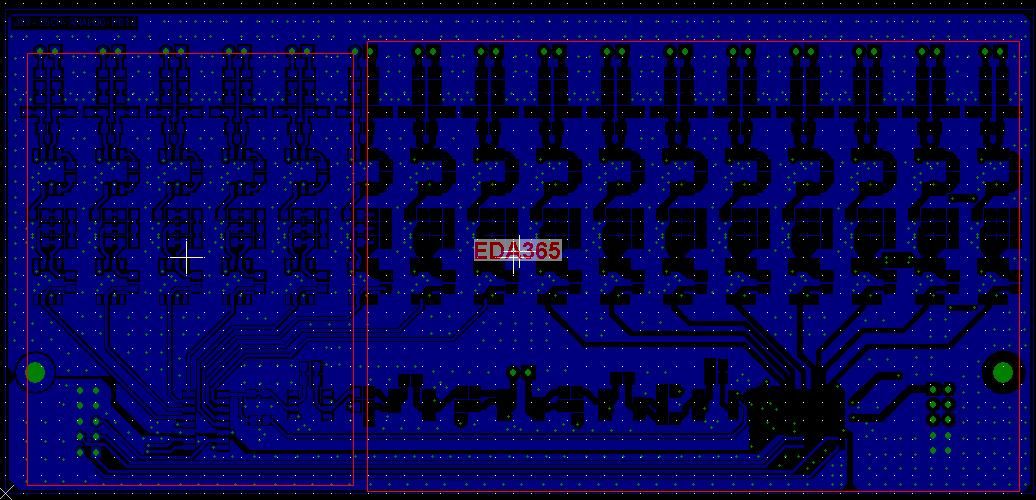

PCB图
生成光绘后的图，
生成光绘后所有的过孔可见，所有顶层铜皮可见，听出元件的部分焊盘和部分走线可见（见图左半部分可见，右半部分消失）。
请高手解答。

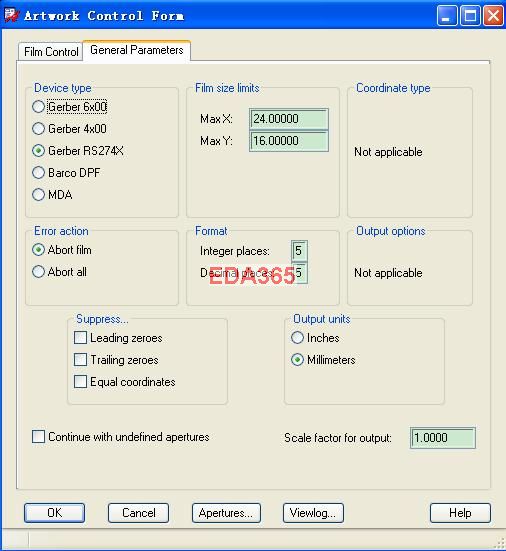

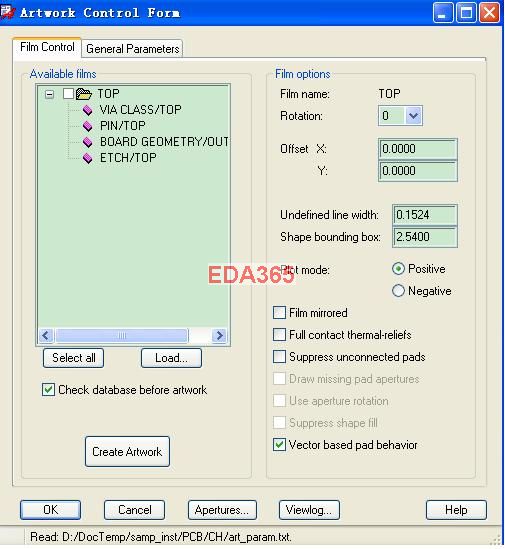

生成光绘的设置。
软件版本15.51 ，windows xp

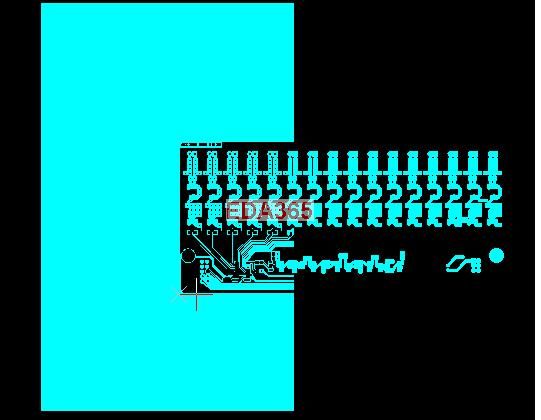

谢谢2楼的，用你的方法解决问题，在这之前，我用顶层生成负片，得到的光绘如下图，
当时我很疑惑这啥玩意，就知道哪里没搞对。
猜得，是不是小编单位设置问题，film size限制是24x16，下面单位是mm，比较小啊；没解决的话楼下兄弟继续
我也出现过光绘文件出不全的，但是不知道你的是不是这个原因，看看manufacturing——photo outline是不你要出的数据都在这个框里面?
