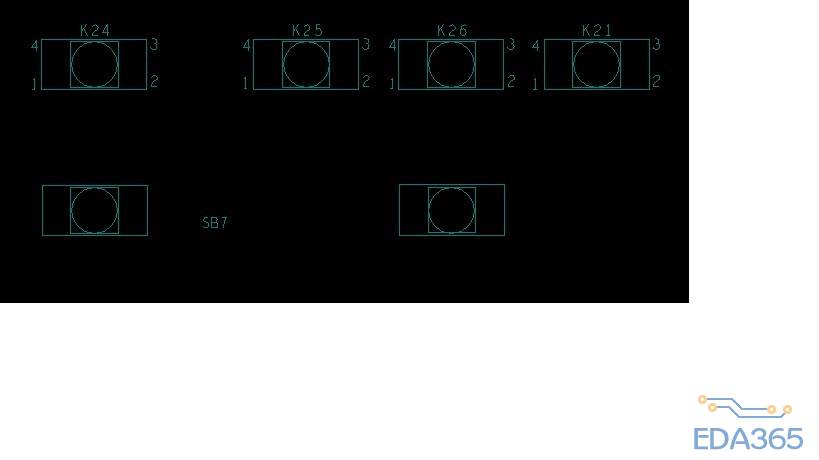

求助，allegro出的GEBBER文件有些器件的丝印位号没有了？

看那几个字细又小，是不是设置为零了。

调用的是同一个封装啊！
thx

光绘设置里面，未定义线宽那边要设置一下

估计是被你弄到别的层里去了

同意楼上。
1）在Visibility辅助面板里面，views下面拉选top_silk，或者是bot_silk，这里显示的就是对应gerber里会有的内容。出Gerber前可以在这里检查一下。
2）第一步没法确定的话。你选info，然后在find选项卡只勾选text，点击这几个silk看是否在同一层。如果不在同一层，要么把相应层加入film，要么是把text change到同一层。
有用就给点分吧

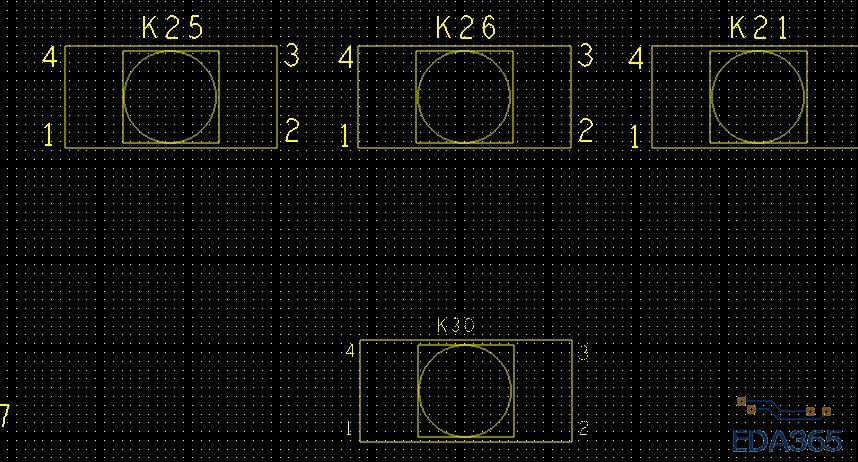

调用同一封装说明丝印所属层的属性是对的，但看K30的字体看起来明显较其它的小，细，是不是你修改了其它同元件的字体属性，如字体大小，线宽等参数，而K30没有选上，就有可能这个的线宽为零（作元件时定义了线宽就是另一会事了），选择属性，再选择TEXT，点没有显示的那个位号看一下相应的参数就好了，要是没设置，设置一下就好了，或是在出光绘时设置没有设置线宽为一个值也行。若是给放到别的层或删除了，可以先把那个元件删除，再调到板内所有的属性都会改为元件的默认发生。

那个地方我设置过了，我对比了一下其他丝印，发现photoplot width: 0 ，与正常丝印不一样，正常为photoplot width: 6.000

change回6去就好了嘛

多谢各位大侠，搞定
change text就搞定了

瞧过了哈

allegro的丝印功能一直有bug
