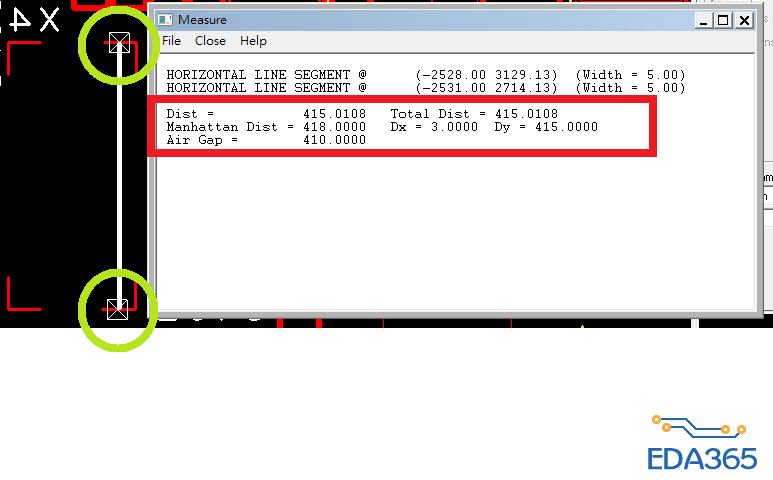

想请问量测封装大小(绿圈处)，跑出的量测值(红框处)，何者才是绿圈处量测的距离呢? 谢谢~
3）Manhattan Dist 曼哈顿距离，指两点之间|dx|+|dy|的数值，形象的讲是直角三角形直角边之和
它意义是通过这个数值可以评价布线长度
一般我们量测时是看Dist的值
不知小编是否明白~~~~~~~~~~~~~~~~~~~~
Dy = 415 為y軸量測距離 (中心 to 中心)
Width=5
Air Gap = 410 (Dy-Width)
关于测量距离的显示，刚接触Cadence的我也纠结了许久，下面就我的理解分享一下，各位大虾指点~~
1）关于Dist，顾名思义，即Distance的缩写，那么测量后的值即测量点的值，或者可以理解为你量测的线中心之间的距离

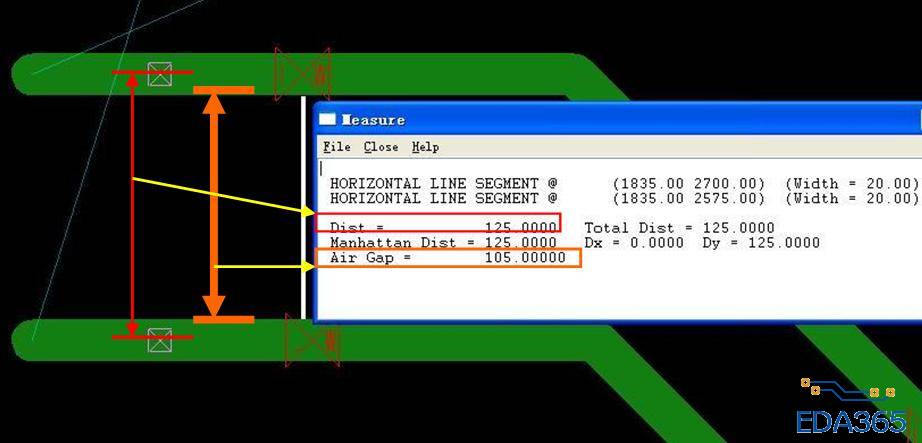

2）Air Gap---空气气隙，即测量的线边缘之间的距离
Dist和Air Gap之间的关系
Dist=Air Gap+width1/2+width/2 (width1和width2分别为量测线的宽度)
看图可能更直观

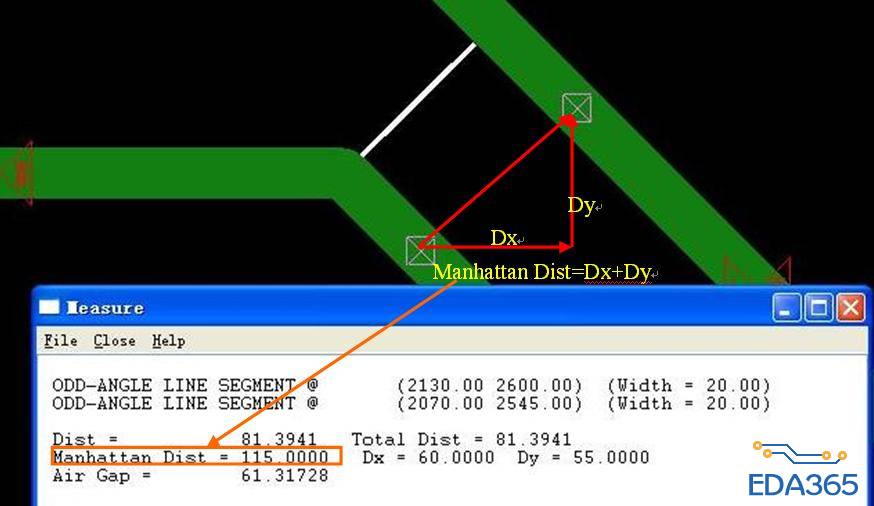

3）Manhattan Dist 曼哈顿距离，指两点之间|dx|+|dy|的数值，形象的讲是直角三角形直角边之和
它意义是通过这个数值可以评价布线长度
一般我们量测时是看Dist的值
不知小编是否明白~~~~~~~~~~~~~~~~~~~~
太感谢m大，受益良多~
3楼的大大好专业，赞一个
