quickplace无法放置！
录入：edatop.com 点击：

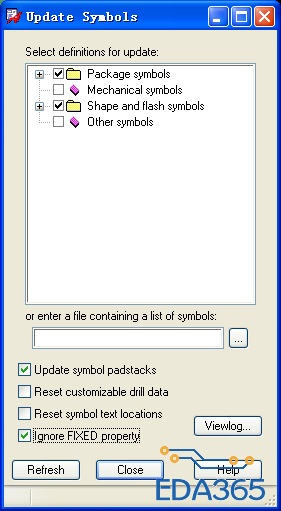

PCB放置好之后，我发现有两个元件封装shape尺寸小了点，然后我更换了两个元件的封装（主要是对place_bound_top、assembly_top、silckscreen_top的shape修改）然后点击place下的update symbols如图进行选择，然后提示成功
，由于之前我未删除其中的一个元件时候，这种更新提示我这个元件封装更新不成功。所以我删除掉这个元件的封装。

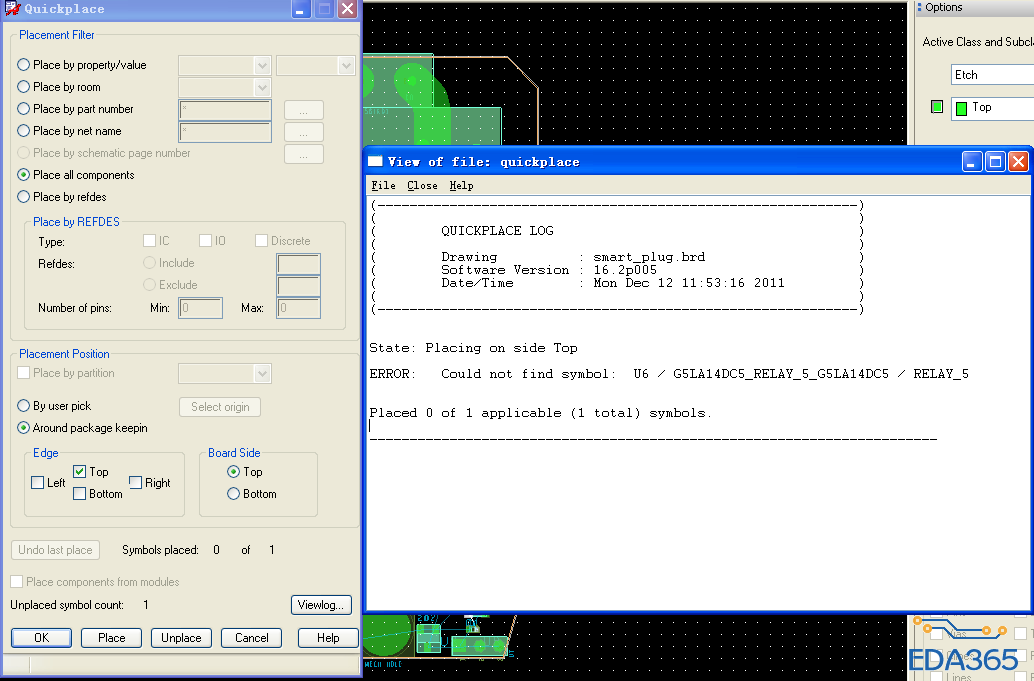

后来我重新导入网络表之后，点击place下的quickplace，但是发现提示不成功，如图
，但是我的symbol是有的，路径设置都是正确的。
急问各位老大们，这个问题如何解决，是不是什么设置的问题?
，由于之前我未删除其中的一个元件时候，这种更新提示我这个元件封装更新不成功。所以我删除掉这个元件的封装。后来我重新导入网络表之后，点击place下的quickplace，但是发现提示不成功，如图
，但是我的symbol是有的，路径设置都是正确的。急问各位老大们，这个问题如何解决，是不是什么设置的问题?
缺少一个封装当然不成功了。
这个封装是一直都有的，但是无法放下去，我之前都放进去过，后来只是要update symbol，但是不成功，我才从BRD里面删除这个元件，企图重新导入更新后的封装，但是发现封装无法放进去了。
这个很简单验证，你可以利用“手动放置”试一下，如果不行，那就是这个封装的问题，重新修改一下就ok了。
我自己重新画了一遍封装，直接就导进去了，和之前的封装只差名字不一样了。我估计应该是之前封装的pad出了问题~
恭喜你，进步了。
