布局问题：以上下两边为工艺边，左右两边将器件放到PACKAGE KEEP IN之外
录入：edatop.com 点击：

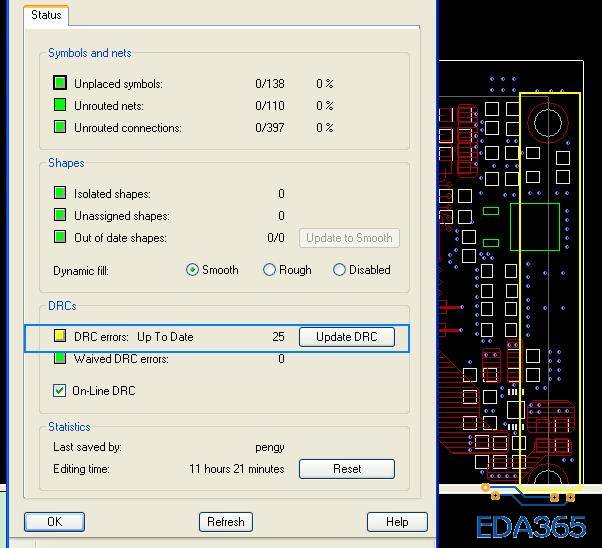

布局问题：请问，以上下两边为工艺边，左右两边将器件放到PACKAGE KEEP IN之外，会报DRC，怎样才能消除这样的DRC呢?
你可以再最后出板子的时候把keep in删掉再更新DRC就不会有了
工艺边不是在制板时候，告诉PCB生产厂家加载的吗?他会在你的长边出加载吗?你在设置的时候为什么不把route keepin设置合适?还要删除一类的操作
这个package keepin是自己画的吧，左右方向扩大一点不就行了。
如果这个DRC是允许的，且避免不了的，那就不用消除了。出gerber也不会有问题。
不想显示的话，可以将允许的drc waive掉
修改KEEP IN的DRC的位置
修改PACKAGE KEEP IN
