请教：allegro 光绘出错
录入：edatop.com 点击：
请教一下，allegro在出光绘dill层的时候出错，PCB editor 上显示有钻孔的表格，光绘出来用cam看就没有了
你可以新建一个gerberview.brd来看刚才你出的drill.art
点setup/subclass/manufacturing/新建一个名为 art work的new subclass

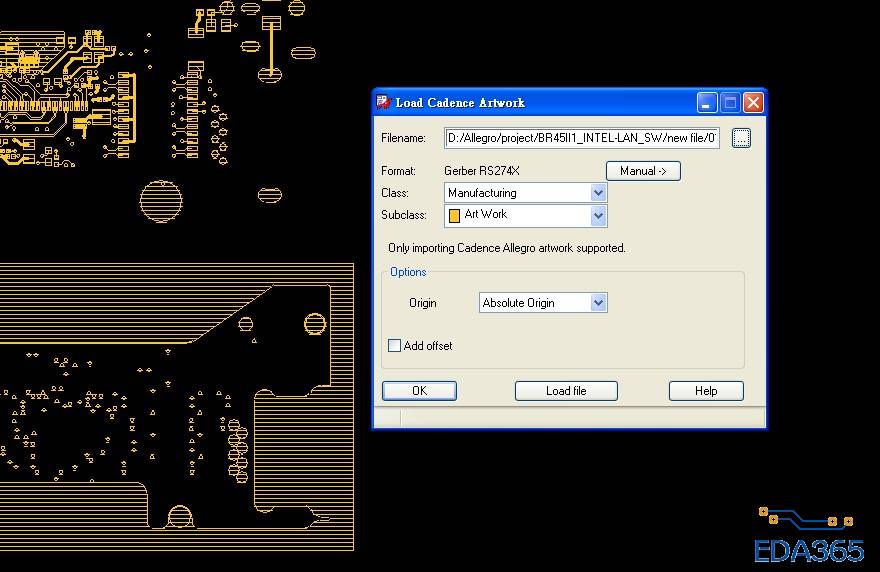

file/import/art work 见图（注意选择manual中的format 根据你之前出gerber时所选的选择同样的format） 点load file就可以看到你自己出的gerber文件咯

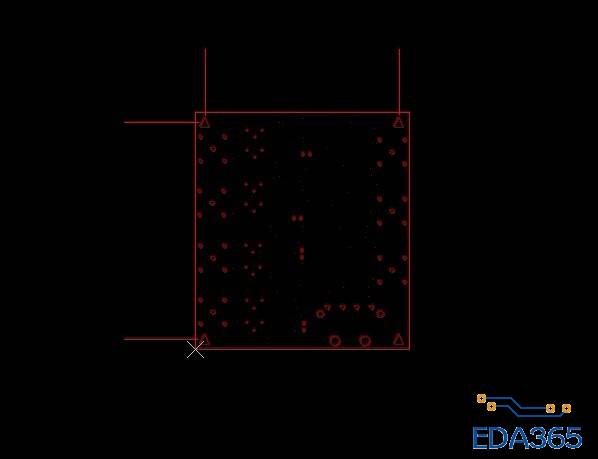

cam

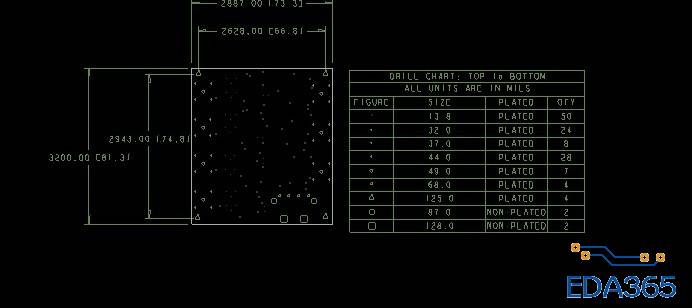

pcb editor
在线等，没人知道吗?
钻孔表和钻孔符号在不同的层，你没有在光绘文件中加入钻孔表当然就没有了
也可能是未定义线宽为0
已经加入了，在allegro上可以看到的，图片上那个绿色的就是dill光绘层。就是在allegro上能看到，生成以后就没有了
出光辉的时候线宽设置为 6
那就怪了！
我觉得也是，我同时做了两块板子，同样的设置另外一块是好的
用好的板子export——parameter然后在烂板子中导入刚才的设置看看行吗（记得备份一次），有时候这个能解决一些找不到原因的问题！
这个方法也试过了，不行
你出光绘的时候是不是有的选项没选完只是出了钻孔没出钻孔表啊，你可以先用allegro打开drill.art看看有没钻孔表
钻孔设置如下
你可以新建一个gerberview.brd来看刚才你出的drill.art
点setup/subclass/manufacturing/新建一个名为 art work的new subclass
file/import/art work 见图（注意选择manual中的format 根据你之前出gerber时所选的选择同样的format） 点load file就可以看到你自己出的gerber文件咯
