Allegro v16.2 輸出底片 異常現象
录入：edatop.com 点击：

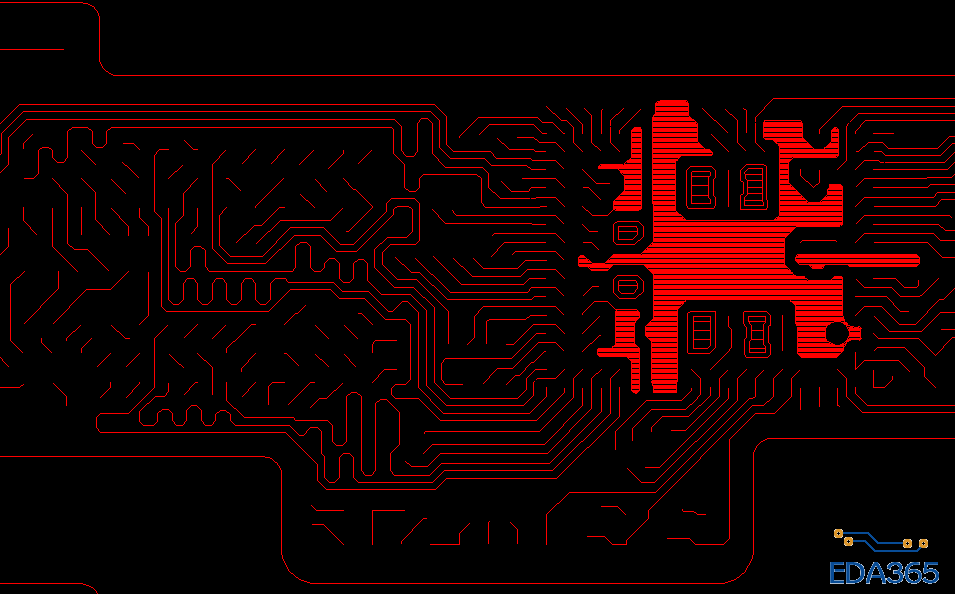

Allegro v16.2 輸出底片 Units:mm 導入CAM350 卻發生以下的問題 走線部份都變細了 不知哪出了什麼問題?
由於板子是用Units:mm做圖

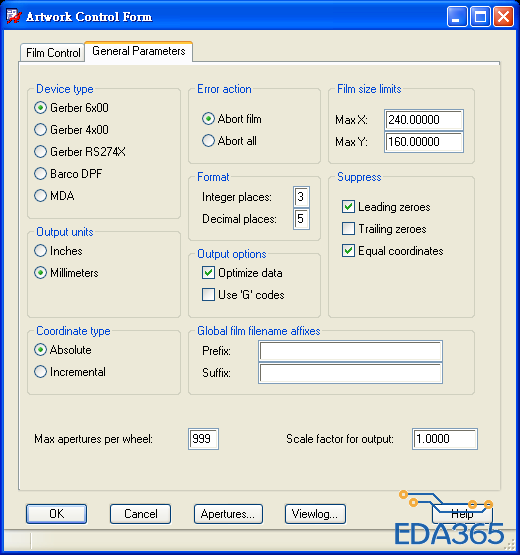

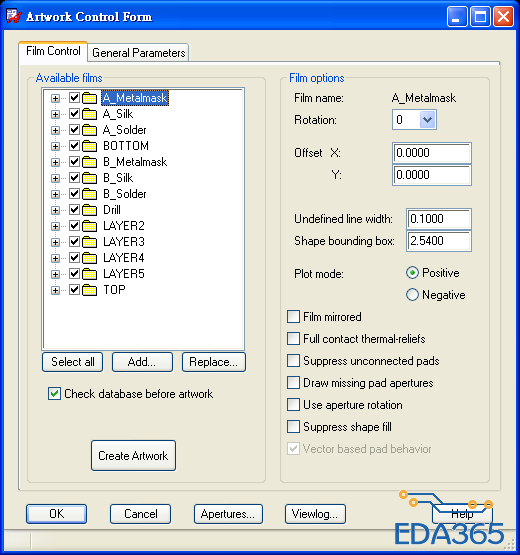

底片設置
底片 → Units:mm type:6x00
底片皆為正片

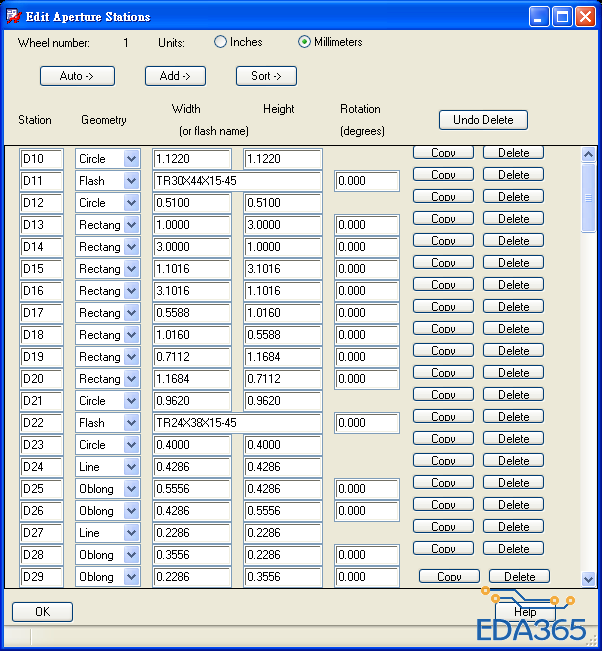

aperture → Units:mm

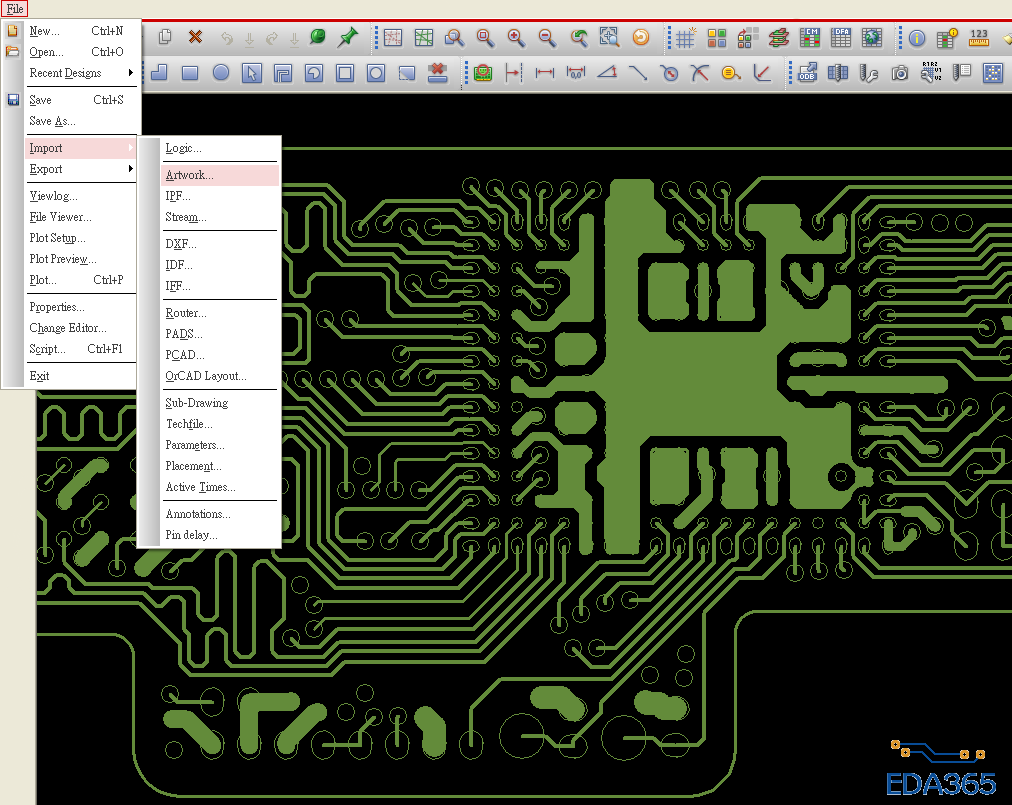

將底片 導入Allegro v16.2 顯示就正常 但導入CAM350 或 Valor 就會有問題
但我將底片換成Units:Inches 一切都正常了....不知道是不是Allegro針對 Units:mm 有Bug...
是不是出art work 的时候你没定义默认线宽?
D code 错误，一般是6X00或4X00出GERBER时，会有这种情况 发生！建议用274X出。
有可能是吧……我就一直用274出，没遇见过这种情况
看样子像CAM导入光绘的时候精度和设计不匹配
