求解DDR相对等长！
录入：edatop.com 点击：
设置了16条地址线global相对等长，请问下：它是相对于里面的哪条线的?如何设置是参考哪条线的?（用的是16.3）
还有一个 例如我相对等长里面 length tolerance 设置的是100mils的话 我拉线从
-65（红）----+1（绿）------+57（绿）-------57（绿）-------- -1（路）--------+55（红）
我不知道其中100mils的意思?一开始以为是一条线减去另一条的差值。可57+57不等于100.。求解中。知道的帮我分析下 谢谢先！
谢谢了先 不过找了半天 没找到net里面的 tolerance
怎么我的是灰色的。
还有一个 例如我相对等长里面 length tolerance 设置的是100mils的话 我拉线从
-65（红）----+1（绿）------+57（绿）-------57（绿）-------- -1（路）--------+55（红）
我不知道其中100mils的意思?一开始以为是一条线减去另一条的差值。可57+57不等于100.。求解中。知道的帮我分析下 谢谢先！
100是以target目标线为基准长度，其他组内的线在-100,+100的长度范围内，都是满足的
哦，知道了 那target目标线是怎么确定的呢?

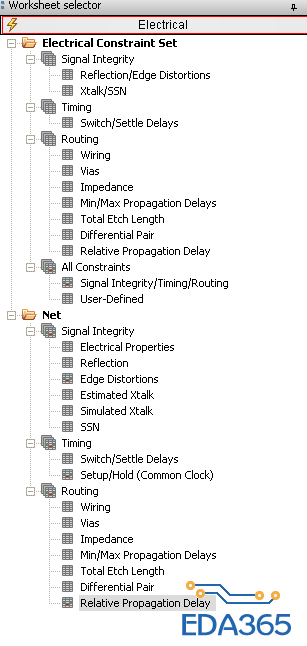

会自动生成的，也可以自己改。在net的tolerance那里右键会有一个set target
谢谢了先 不过找了半天 没找到net里面的 tolerance

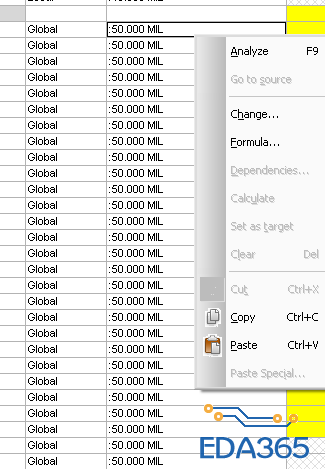

怎么我的是灰色的。
在那一栏右击选Analyze或按F9就出现set as target了
谢谢 不过试过analyze了 只是出现length和delay里面的数据 那个set target还是灰色的

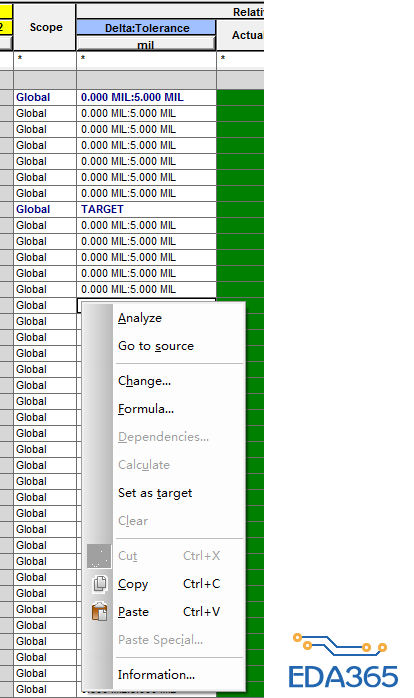

今天搞定了 不知道为什么 把tolerance从原来的 :50mil 改为现在的0:50mil就好了 能正常设target了 。奇怪
