关于SigXplore中等长线设置的问题
录入：edatop.com 点击：

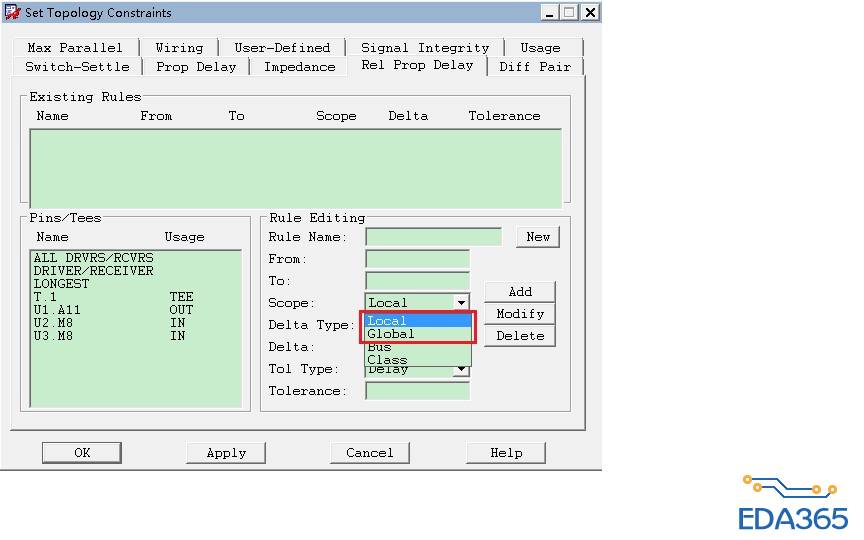

我用的是16.5版本，SigXplore里面设置的拓扑结构是T型连接，在设置等线长约束时，对于Relative Prop Delay的设置我有几个疑问想请教下，如果范围设的是local，应该是Constraint Set内部拓扑中的等长吧，比如从T型节点发散出去的两条线等长（如附图所示）；如果范围设的是global是不是说使用同一个Constraint Set的网络等长?如果这样理解正确的话，我想做属于两个不同Constraint Set的线长约束应该怎么做呀?
