请教一个很棘手的问题，关于电源层分割对电源输出的影响

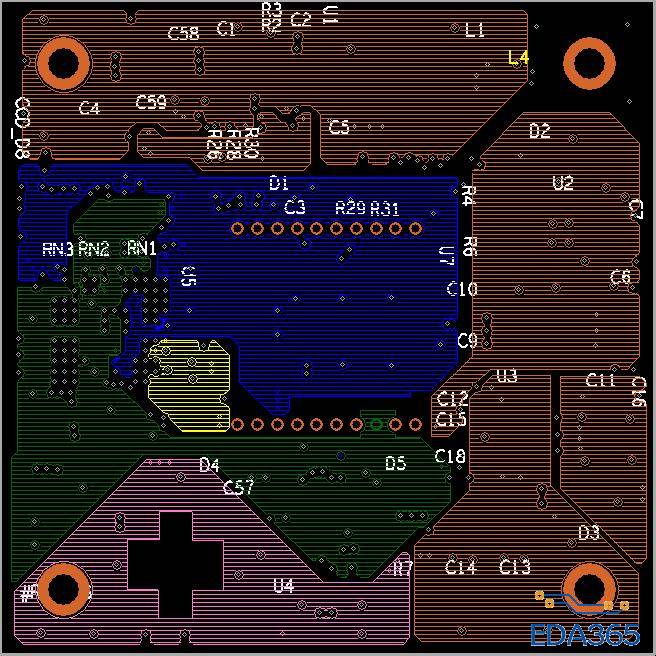

深蓝色是15V电源区，深绿色是-7.5V电源区，粉红色是3.3V，黄色是3V3_AVDD
各位牛人，小弟近日参与一个项目，制作一个智能相机的前端板AFE，CCD采集系统板卡，数模混合电路板，总共8层板，层叠结构是：信号层-GND-信号层-PWR-GND-信号层-GND-信号层，总共有三种电源，电源分割如下图所示。现在的问题是，电源输出不稳定，比如：3.3V经常输出2.2V，-7.5V经常输出-1.5V。测试后发现，三种电源全部与负载断开单独测试输出电压时全部输出正常。当15V输出与负载断开后，3.3V和-7.5V连接负载时，后两者输出正常，当15V接上负载后，后两种电源输出又不稳定。当15V连接负载，同时断开后两者与负载的连接时，测试后两者电压输出正常。所以，现在怀疑是15V输出端电压（供给负载使用）对3.3V和-7.5V的输出负载电压（供给负载使用）有影响，但是具体问题在哪里还不确定，不知道是什么导致这个问题发生，还请各位来看一看，提提意见。谢谢。

看似电源供电不足！

不像是PCB设计或制造方面的问题，否则空载就会不正常了。
应该检查原理图设计方面有没错误，检查负载有没过载。

先算一下每個支路上的消耗功率，看看是不是電源供應的源頭不足造成的。(例如 DC-DC 電流供應不足夠)
另外檢查電源電路的分壓控制點，是不是先經過濾波電容器之後，才回到芯片，這樣會對電壓穩定會比較好。
如果有電感器，選擇有包覆鐵份材料的(或是有包覆處理過的，比較不容易露磁)，比較不會互相干擾。
還有電源的源頭進入電源層，VIA 數量是不是有足夠電流經過負荷嗎?  如果VIA 數量不足，PCB 容易發熱，也容易產生電壓降低。

支持下楼上。

大侠能不能详细描述一下呢，谢谢了

你觉得PCB制造方面会有问题么?或者，布线和铺铜不当造成的问题。这里的电源设计之前已经用过多次，原理上应该问题不是很大，所以就怀疑PCB布线或铺铜有问题，你再看看。

还是从原理或者焊接上找原因吧，一张图片啥也看不出来。

电源平面边界的弱耦合不足以导致输出电压的变化，几个平面之间几乎没有影响。

可以用細的漆包線(或是OK的鍍銀線)，將同一種電源的各點串接起來(例如:電源穩輸出的電容器，工作 IC 電源的輸入電容器)，看看還會不會有電壓不穩現象。
如果現象消失，代表你的電源的源頭進入電源層，VIA 數量是不足的。或是由電源層進入工作 IC 電源，VIA數量是不足的。VIA不足夠使電流經過，所以造成電壓差。
