请问在Design Entry HDL中原理图和PCB中的器件怎么同步呢
录入：edatop.com 点击：
请问在Design Entry HDL中，布局时原理图和PCB中的器件怎么同步呢?要在哪里设置呢?急，请各位帮忙解决，谢谢了！
通过project manager打开PCB即可
楼上正解，不用任何设置即可交互
”通过project manager打开PCB即可“，请问如何操作呢，谢谢，非常着急

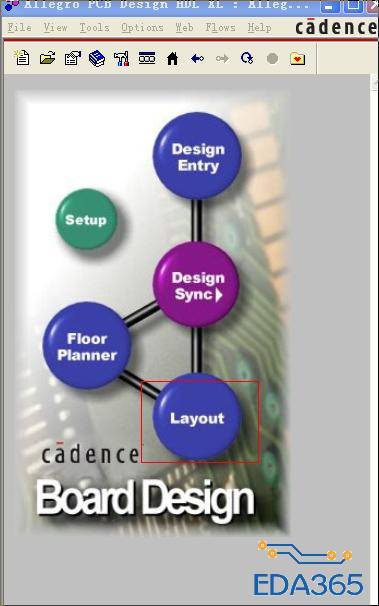

就是你打开原理图的那个project manager，最下面的那个Layout按钮啊，前提是你的PCB文件在相应的工程下的physical文件夹中，就可以了，你选中原理图的器件，PCB中相应的器件就会高亮，反之亦然。
谢谢各位的帮忙，已经成功实现关联了，但是还有一个问题想请教一下：在HDL的原理图里如何能一次性框选 多个器件呢?
按住ctrl建框选
