如何在底层摆放元件？

录入：edatop.com 点击：

第一次做板子，元件太多，所以要在底层放一些元件，可是板子的正面已经放满了，镜像后这个板子都被正面的元件挡住了，有没有什么办法把顶层的元件暂时屏蔽掉，方便底层的布局?
还有就是底层布局只需要单纯的把元件镜像过去就可以了吗 ?还有没有什么额外的操作?
本人刚刚接触cadence，呵呵小白一个。

移动元件的时候右键选mirror就可以了

那怎么把顶层的元件屏蔽掉呢

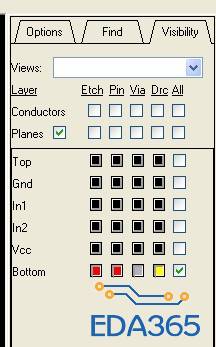

不需要屏蔽你只需要把top layer显示关掉即可层叠只开botton层就可以咯

搞不懂为啥你要镜像。如四楼方法，再关掉top层的assembly层就好了

鏡像就是把零件由Top 層的擺放轉成 Bottom 曾的擺放.
