丝印层，生成的光绘文件和设置的显示不同？
录入：edatop.com 点击：

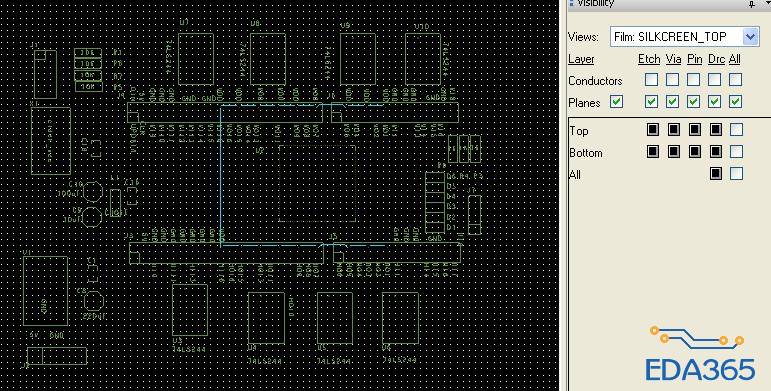

在allegro16.3中，选择好图层，生成silkscreen_top层的光绘文件，在原板图文件中显示如下：

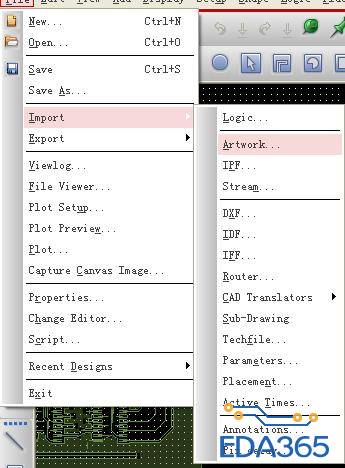

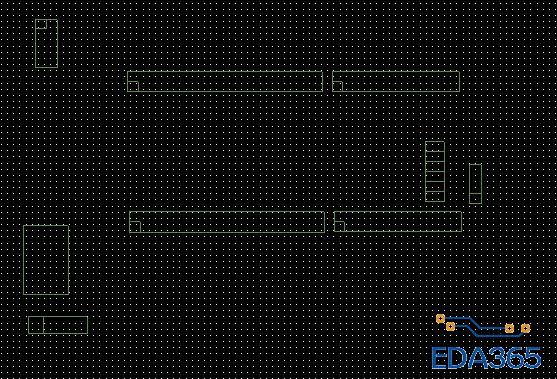

这是没问题的。但是通过新建一个brd，然后通过导入artwork到subclass的方法检查光绘文件发现，如下图：
其中的字符信息全部不能显示，原因是什么?
另外outline的光绘文件导入也不正常。
求帮助，谢谢。
自己顶一下，没人知道原因吗?
还是我给的信息不够?
应该是你给的信息不够吧，你是用274出的吧！你这个只有器件的外框啊
新建brd要有相对应的层才能显示丝印信息
是RX274出的。
试出原因了，默认设置线宽写的“0”。（在artwork处）
修改了以后就好了。
怪不得，outline显示也不对呢。
谢谢大家的回复。
设置的artwork重新添加相应的层资料
