生成gerber文件时.drl文件出现的情况,马上得出板子了，求助~~~
录入：edatop.com 点击：
相关设置都应该是正确的，因为别的图纸我也都这么设置的，现在.drl文件用CAM打开，文件信息出现了这个情况
我检查不出来是什么问题，这个.drl应该是钻孔文件吧?像图中这样的话我板子都被钻的乱七八糟了要
谁知道哦?快帮帮我
多出几次看看。
用哪种格式出的图?
看样子是出资料时精度设置得不对，再读入时没有设置成对应的精度，这样就出现上面的那个种现象。
清楚你出drill时的格式，在cam时使用同一格式。
不太明白，格式要怎么设置呢?
出了N次了，所有的设置都重设了一遍又一遍
具体要怎么设置呢?

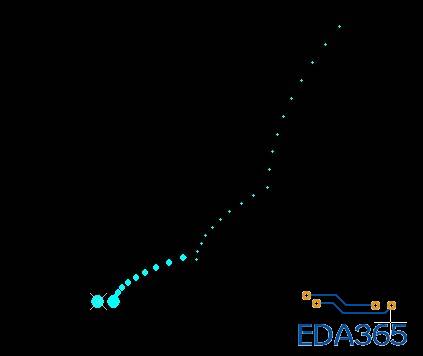

我校对了一下，好像孔的大小显示的还是对的，就是这个位置乱七八糟了，变成了3段弧线
见附图设置。红框中就是精度设置。输出和CAM读入时的精度都要一样才行的。
CAM导入精度设置
NC精度设置
GERBER精度
文件发上来让大家帮你出一下不就知道了
太感谢了！解决了已经。谢谢大家
又学习了
