丝印层只显示元件号和值怎么设置啊？
录入：edatop.com 点击：
高手帮我个忙,为什么cadence中元件的值怎么是
元件_封装_值 呢?
我在原理图中设置了元件号,元件封装,元件值,
现在在PCB中想丝印层只要元件号,元件值就可以了.

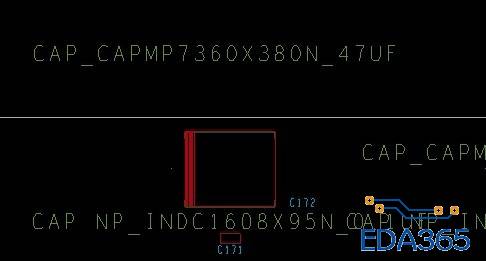

可是cadence 中却是 元件_封装_值 ,这个文字太长了...
这个文字在components ->device type->silkscreen里.
请帮我看看,如何设置只有值呢?谢谢！
直接在options里面把device type关掉，在components value打开就是啊
谢谢！原来是元件封装时还要添加个value的REF,然后打开components value才有显示.呵呵.
