sigxplorer设置T型节点 和 等长线问题！
录入：edatop.com 点击：
有没有大侠知道
为什么在PCB中手动改变T型节点位置
之后打开此条线的sigxplorer 里面的还是不变呢? （也就是说sigxplorer没有读取电路板上的信息updata下T又回到原位置了
那么在设置等长时一updata岂不是T节点由换成原来的了
费解中。要是有正在做的 求指导
为什么在PCB中手动改变T型节点位置
之后打开此条线的sigxplorer 里面的还是不变呢? （也就是说sigxplorer没有读取电路板上的信息updata下T又回到原位置了
那么在设置等长时一updata岂不是T节点由换成原来的了
费解中。要是有正在做的 求指导
发文件出来看看，有针对性的解决！

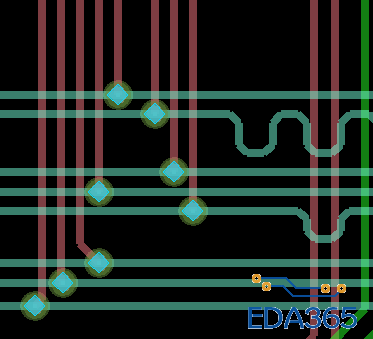

已经截图好了 望指点！
你等长不是绕好了?还要怎么样?
如是等长你可以设要做成T的，加在net上不是可以了，net的节点上
那个等长设置的是T节点到DDR的等长，现在想设CPU到DDR的等长，不过一在sigxplorer设置后，一updata，T节点就恢复成以前的样子了，就是不在过孔上了，虽然实际没影响，不过看的不爽，怎么让sigxplorer先读取PCB上设置好的T节点位置呢?
你的过孔到线间距多少?看现在太近了，会短路的
第一次画 就设的小了点 好布线 好像设的是2mils吧 请问一般多少?
2mil没有哪家板厂能做啊！
通孔板5mil，激光孔3mil
edit property T点，将fixed_t_tolorence设置小一点就不会飞了
