Allegro 16.5约束设置问题，请指导啊
录入：edatop.com 点击：

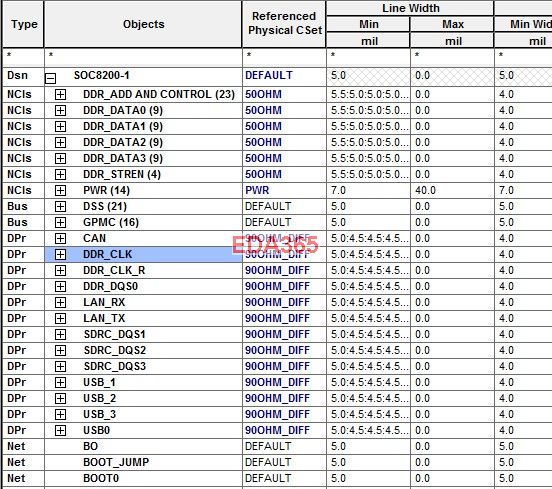

在physical--net--all layers里设置如下图片：

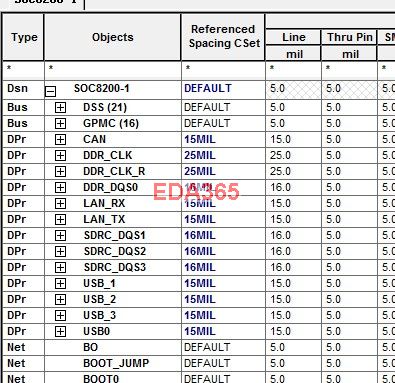

可是在spacing--net--all layers里怎么是这样的：
其余的组怎么没有了啊，都在下面一个一个的信号，在spacing里重建名字不能和physical里一样，这是什么问题啊?
请各位高手指点啊?
可是在spacing--net--all layers里怎么是这样的：
其余的组怎么没有了啊，都在下面一个一个的信号，在spacing里重建名字不能和physical里一样，这是什么问题啊?
请各位高手指点啊?
physical组里面只是设置物理规则，这里面还能设置相应的差分规则（这个优先级好像比较低），在这个组里面，可以根据需求，建立netclass等，这里面建立的，应该说在space中也有，但是通常不会再space中设置，因为属性不同。
space组里面，道理相同，建立规则后，只在本组内设置就可以了。
不知回答了小编问题没有，建议多试试。
谢谢你，我又试了试，在physical里建立组时勾上同时在spacing和physical就可以了。
请问差分规则应该在那里设呢，都说在electrical里面设差分线组内间距，可里面没法分层设啊?
不怎么会设置约束规则。自带的帮助文档也没找到
