orcad capture 无法导出网表

录入:edatop.com     点击:

我新装的16.3,别的都好用,只有再点击creat Netlist 时没反映,导不出来网表,也没有任何报错,有高手知道怎么回事吗?需要什么设置吗?用了好几年了第一次碰到这种情况,先谢了!

咋没人回复啊。那位大侠知道说下啊,拜托拜托!

E:\1.jpg再详细一点说明,steup 中 cfg config  configuration file 无法Edit!

看不到图,不过猜你的allegro.cfg路径没设置对,我的是E:\Cadence\SPB_16.5\tools\capture\allegro.cfg。


如果是vista或者win7的话,以管理员身份运行就行了

我是win7家庭版的,问题就出在系统这里,我已经解决了,谢谢大家,如果有人同样的问题可以找我,呵呵!

解决方法share给大家吧

哥,能发个软件给我吗? ORCAD 16.3或16.5都行,我目前用的是10.5,很多高 版本的我打不开
我QQ;191070265

呵呵

1, capture的"footprint"与allegro封装名称要相同
2, 贴片焊盘及通孔焊盘要设置正确, PADS Layout/powerpcb转过来的焊盘需要调整
3, allegro的焊盘路径和封装路径设置为存焊盘和封装的路径, "setup"-->"user perferences"--.....
4, capture转allegro之前,作DRC检查
5, capture中元件引脚和封装引脚对应,
6,

captrue转protel  protel必须有与"PCB footprint"相同的封装
captrue转pads layout/powerpcb ,pads必须有与"PCB footprint"相同的封装

allegro的封装名称,  不区分大小写, 某些字符不能作为封装名
pads layout/powerpcb封装名也不区分大小写,

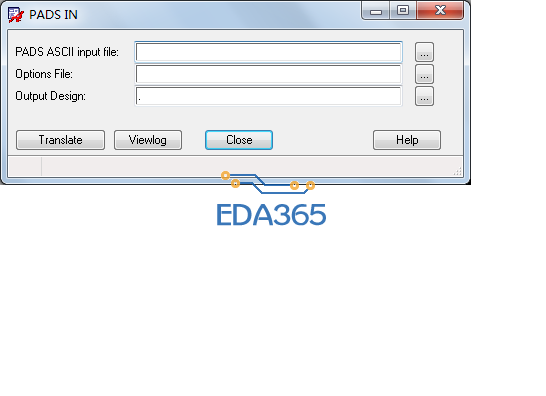

用SPB自带工具的PADS Translator,pads转allegro的封装,某些封装名称会自动修改,比如"_"改成"|",  需要调整


你好,我也遇到同样的问题,请问可以将经验共享一下吗。

你解决了就把方法分享给大家啊,还找你问,你能保证大家问的时候你在线吗?请教你了,你回复了吗?看你前两个询问的帖子就知道碰到问题有多心急了。同为做技术的人,要知无不言,言无不尽。要保密的话就在心里偷着乐,没必要在上面说解决了还不说方法,不好听是显摆,好听是虚伪。浪费大家的时间。大家都应做好技术的传承。不管是免费交流还是有偿付出。希望大家共勉。
