同一网络相连DRC报错
录入：edatop.com 点击：
我用的是allegro15.5.1.

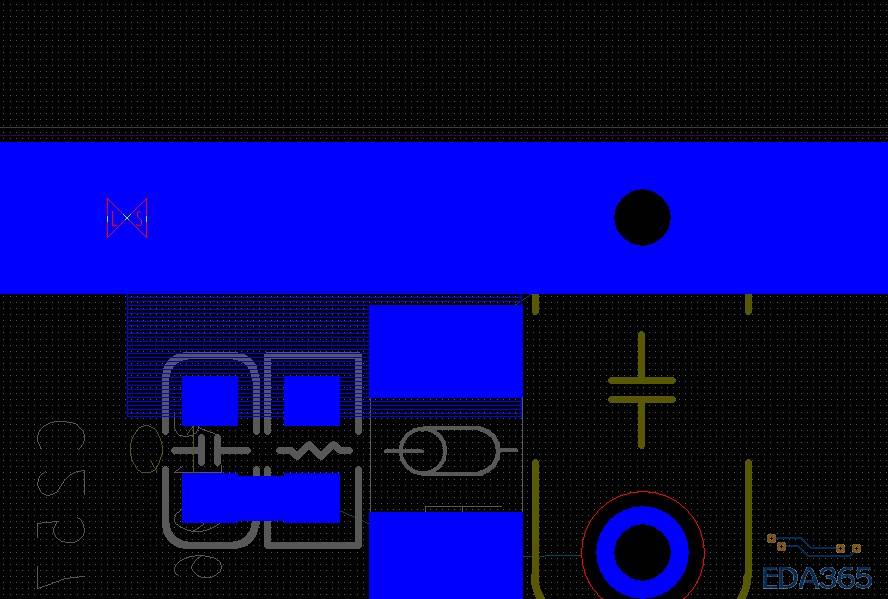

有一个网络名称是GND_EARTH,我用CLINE相连时，报DRC错误，如图1所示。
DRC设置中我已经关闭了同一网络报错，其他的网络用线相连却不会报错，例如正下方的GND网络。
我查看了一下DRC错误，如图2所示，都是些最基本的Line to line之类的错误。
不知如何解决，请指教，谢谢。
求解决，谢谢。
建议不要用这种连不到盘上的粗线，画铜皮试试，再做DRC.

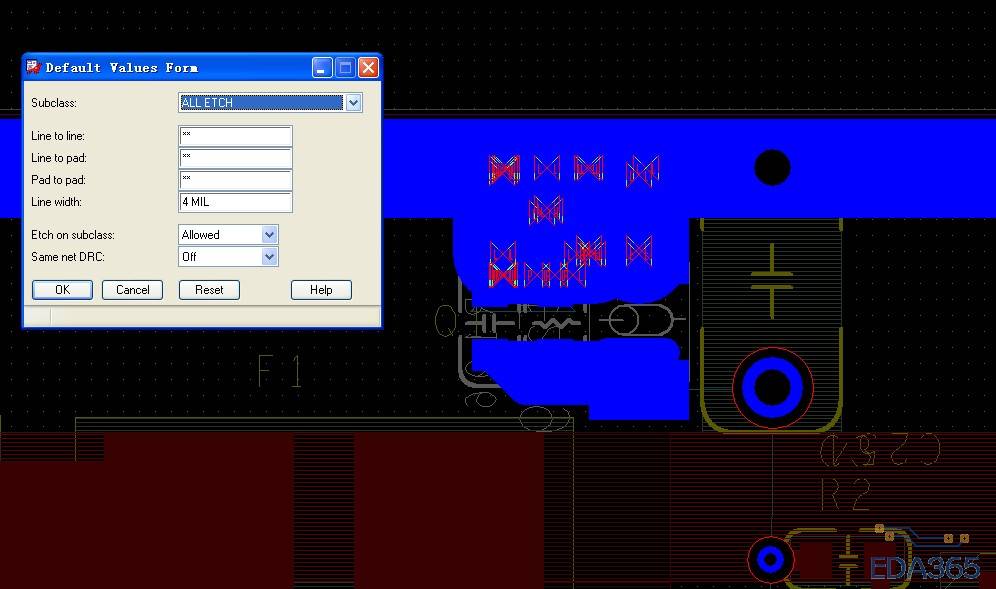

改用铜皮就会出现Line to shape的DRC错误，如下图
其他的网络无论用粗线或者铜皮都没有问题，以前的板子也用过这种方法，都不会报DRC，可能是DRC约束规格中被我更改了某个选项。
问题出在我把GND_EARTH网络中的same_net属性设为TRUE了，这样即使在DRC设置中关闭同一网络报错，但GND_EARTH还是会报错。将same_net属性删除后，重新slide，DRC错误消失。
