生成gerber文件的设置问题！
录入：edatop.com 点击：

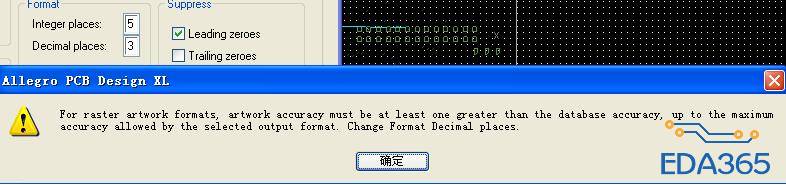

一开始点击artwork就出现警告，如下图：
如何更改gerber文件的坐标精度才符合要求。
gerber文件中的两个精度分表表示了啥?
一个是小数点前一个是小数点后的有效数字吗?
谢谢！

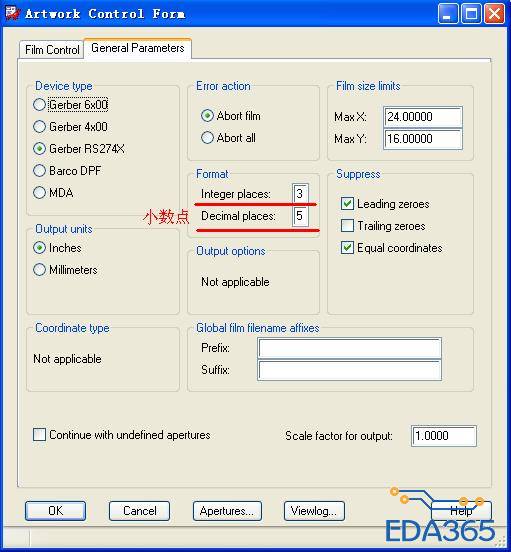

上面的是整数的位数，下面的是小数的位数。
我一般设置为5 3
是把整数位设置成5，小数位是3吗?
那你画图的精度怎么设置的?
acccuary 是3吗?
看到其他帖子里说，这里artwork的精度要比工作精度高才行。
大家都是怎么设置的呢?
Accuary设为3 和 2 都问题不大。
最好设成前面是3，后面是5，小数点后位数多精度越高，调入GERBER文件查看时很明显看得出来
