求定位孔(NPTH)封装的制作流程 16.3

录入:edatop.com     点击:

求定位(NPTH)孔封装的制作流程  椭圆的定位孔怎么做? 16.3
感激

没有回复自己顶下

http://www.eda365.com/thread-64343-1-1.html

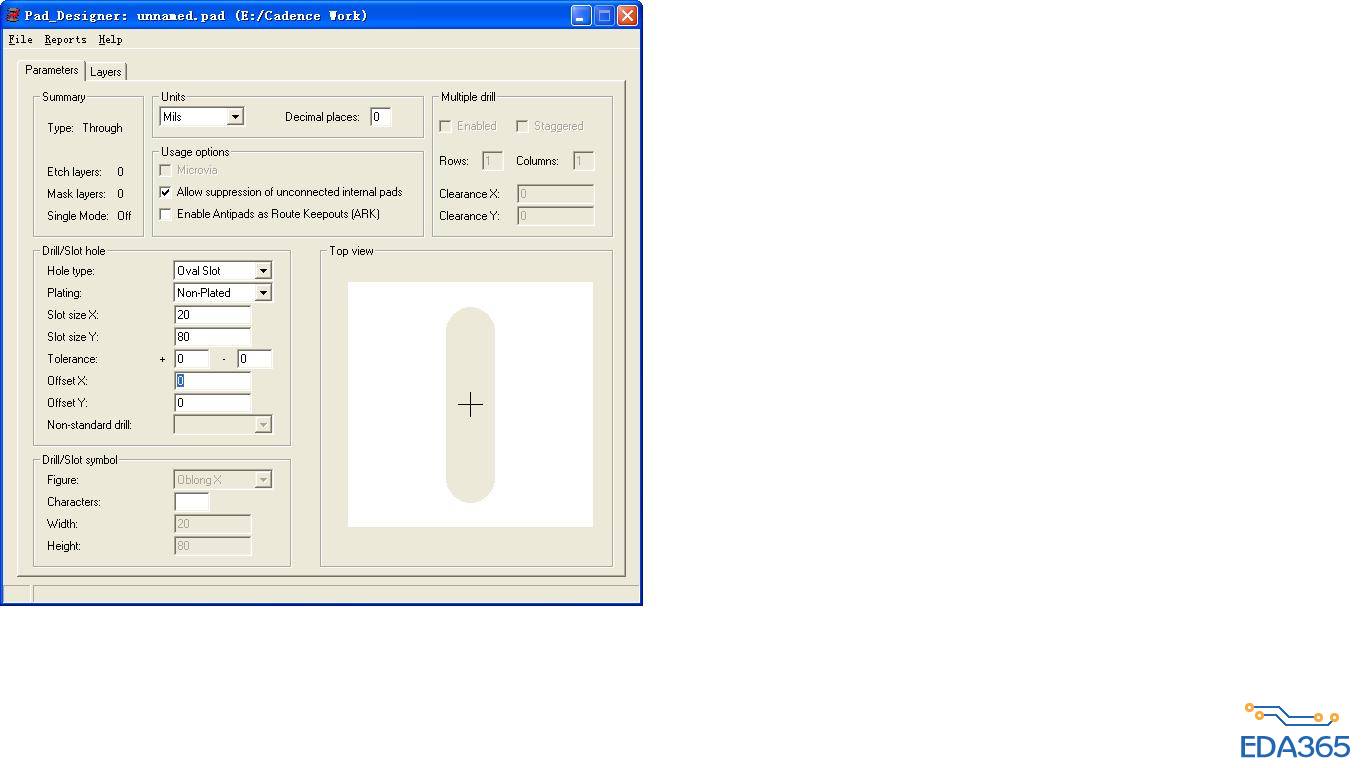

应是槽形孔吧。先用pad designer 作一个要求的NON-PLATED孔,如图,再在ALLEGRO下作一个mechanical symbol,选择PAD时就选用刚作的槽形孔就可以了。
