出光绘时遇到点小问题，请大侠帮忙看看
录入：edatop.com 点击：
画完pcb出gerb文件后用cam350查看发现如下问题

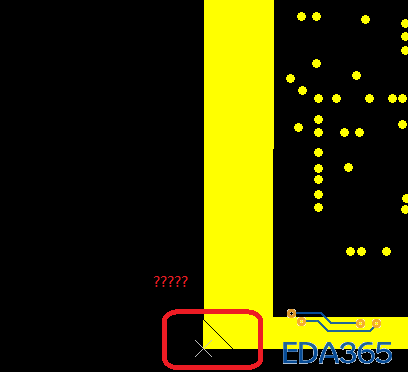

问题如图片椭圆红框中所表示。此层为电源层，选择负片。

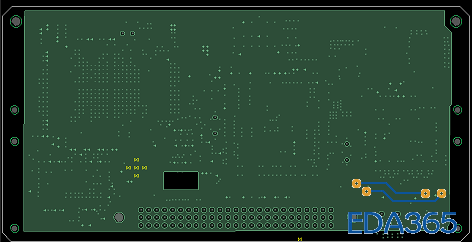

源文件如下：
配置文件如下：
本人觉得问题框中的黑色斜线是边框，但是边框外面依旧有显示。
本人为新学allegro，第一次出光绘，不知道边框外面内容会不会对最后结果有影响。如何能把边框外的多余部分去掉。
ps：如果配置文件外shape bounding box改为100的话会出现由边框分割的两部分。
问题如图片椭圆红框中所表示。此层为电源层，选择负片。
源文件如下：
配置文件如下：
本人觉得问题框中的黑色斜线是边框，但是边框外面依旧有显示。
本人为新学allegro，第一次出光绘，不知道边框外面内容会不会对最后结果有影响。如何能把边框外的多余部分去掉。
ps：如果配置文件外shape bounding box改为100的话会出现由边框分割的两部分。
應該沒有影響；但還是期待高手更詳細的解答。
负片经常会出现一些莫名其妙的问题，你还不如选择整片然后重亲生成光绘文件呢
重新画过Anti-etch试一下
