原理图和PCB封装管脚数不一样怎么办？

只能编号为S1 S2....D1 D2....cadence除了电源（VCC/VDD/VSS/GND...）能重名外，其它的不能重名，不用的空脚也只能加编号NC1 NC2.....

这样啊。那原理图岂不是不能形象传达设计含义了。刚从DXP转过来，还真不习惯。

dxp那叫不严谨！

那现在同一个芯片的每一个封装都要画一个原理图了

你说的这个是capture很不方便的地方之一！

不知你说的同一芯片是怎样定义的，我的习惯是常用的多种封装器件，作原理图封装时不指定FOOT PRINT，作完转ALLEGRO时再定义封装，比如常用的电阻，原理图中是一样的，作不同的产品时再定义直插的/0402/0603/0805.....。对应的PCB库作一次封装就好了。特殊的器件或只有一种封装的器件，作原理图库时同时把PCB库也一起作了，这样就可以省去转PCB时再定义封装。当你的库元件作到一定的量时就会发现使用其实是很方便的。

同一个型号的芯片，封装管脚数不一样（不一样的地方在于某些管脚重复个数不同。比如有的LDO里面的DPARK封装和SOT封装总的管脚数不一样），只能每个都画一个了。电阻什么的，我也是画完原理图再统一选择封装的。

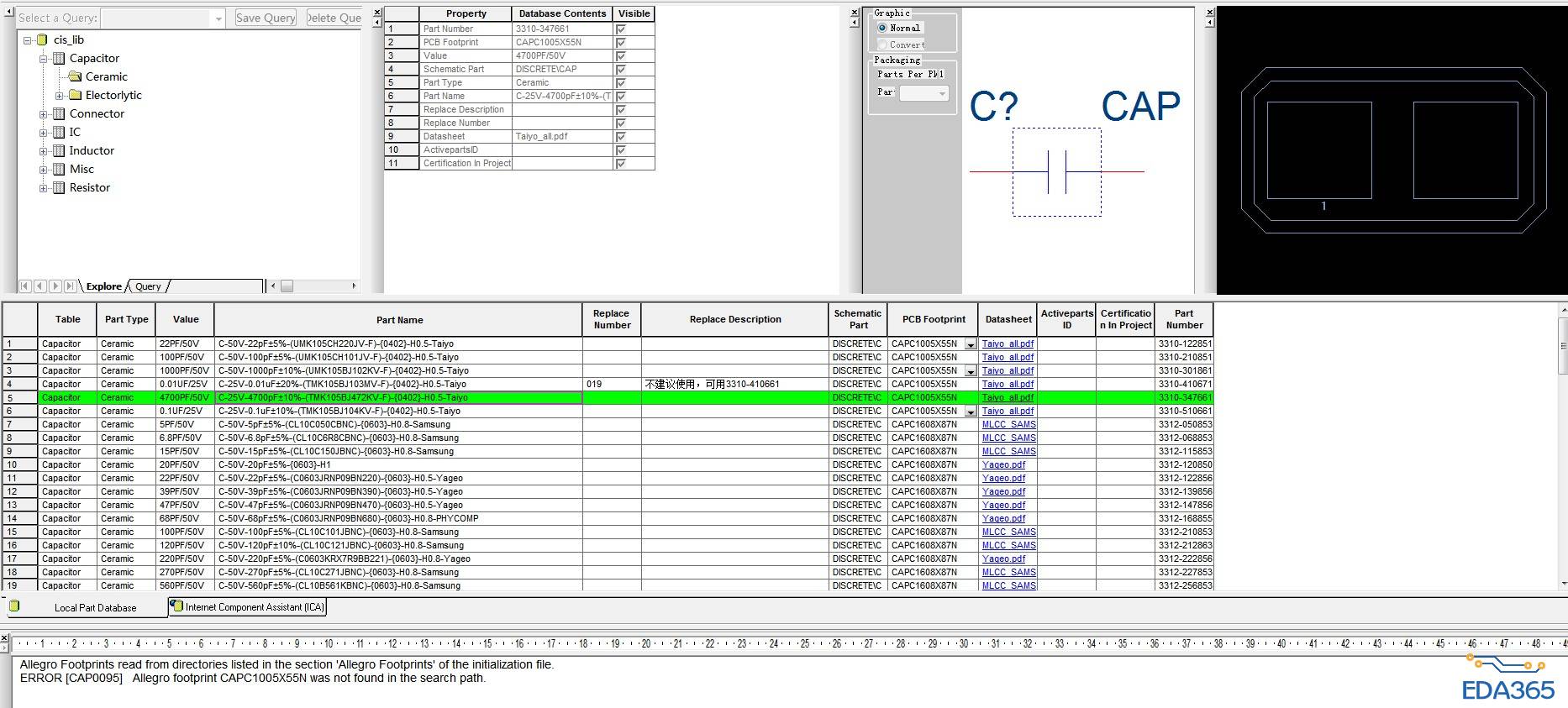

建议使用CIS功能，使用office数据库建立CIS库，绑定原理图库、pcb库、value值等属性。
在论坛搜下，有很多教程的。

学习了,谢谢分享

pcb封装是8pin的?好像是双通道功率mos管吧?一般用于大电流DCDC的外置mos管。2L正解。

单个mos管的，6pin封装比较多些。
