ALLEGRO 同一个网络过孔打到焊盘上怎么让他不报错？（有图片）
录入：edatop.com 点击：
ALLEGRO 同一个网络过孔打到焊盘上怎么让他不报错?
16.5 版本

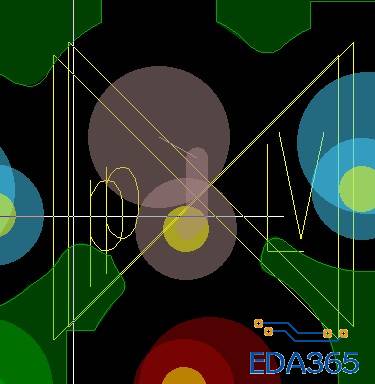

不是已经提示了么?！图中P/V就是了！
这个是同一个网络的，我想让他不报错。
乍一看还真不知道小编要让他报错还是不报错，setup——constrain——modes选择smd pin modes，可以开启是否检测过孔打在smd焊盘上，至于same net spacing只要在刚才打开的窗口中找到same net space然后勾掉 smd pin to via即可！
按照您的方法。搞定了
