过孔不能设计在焊接面上片式元件的焊盘中心位置
录入：edatop.com 点击：

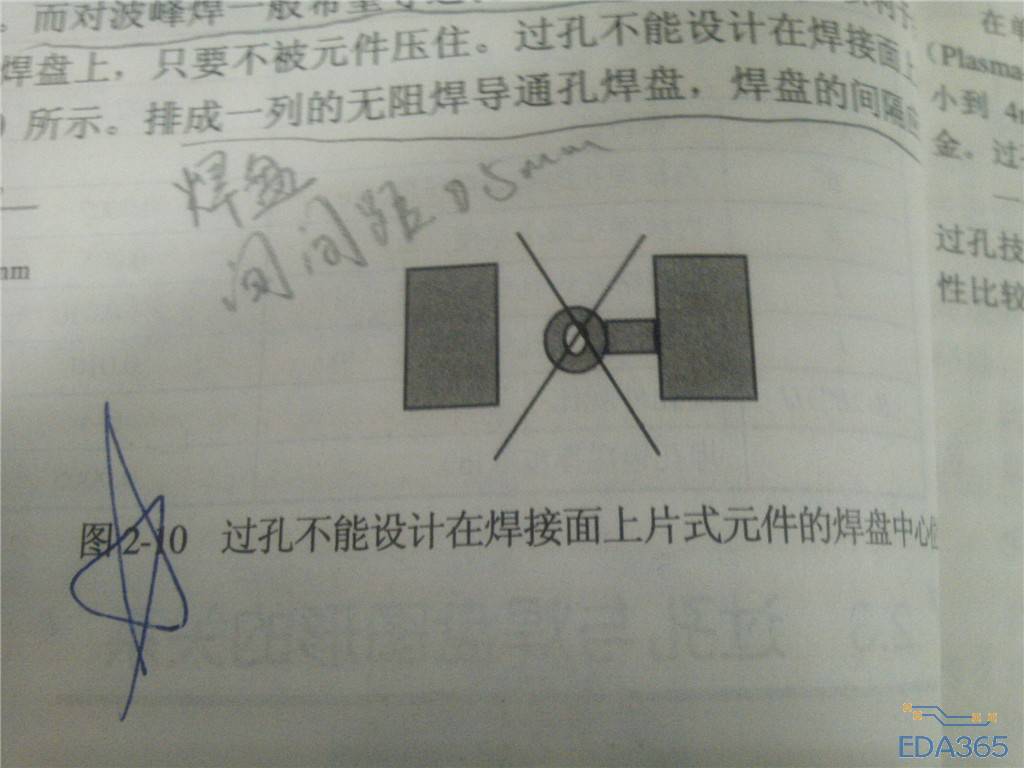

各位大哥，今天在一本书上看到关于过孔设计时的一句话“过孔不能设计在焊接面上片式元件的焊盘中心位置”
请问为啥书上这么说，对嘛?理由是什么?
在PCB设计时经常会有这种情况，之前一直没有注意。
请问为啥书上这么说，对嘛?理由是什么?
在PCB设计时经常会有这种情况，之前一直没有注意。
自己顶一下把。谢谢大家了。
片面的，像钽电容之类的，反而会建议这么做， 缩小回流路径，只要满足其工艺间距即可
不要全信书上的。
貌似有些是可以这样设计的吧
很久以前这个是对的。那时的PCB技术还不高，过孔只能做比较大，如果有过孔在焊盘上，过炉时锡可能会经过孔吸收，把元件拉偏位。现在没有问题了,过孔可以做到很小同时可以封闭，这个问题不存了。再就是如今的电路高速化过孔也就要求这么做了。
谢谢楼上各位高手，特别是6楼大哥耐心解释。我知道工艺上这种做法应该没问题了。
只是说貌似这个过孔摆放的方向不同，所造成的寄生电感值也不同。
