请教一个问题,allegro中如果不要原理图直接画PCB
录入：edatop.com 点击：

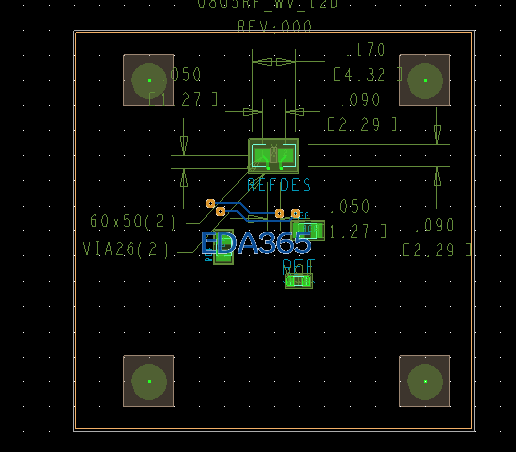

比如如下图所示
我放置了一些Package symbol和机械安装孔，如果我想让安装孔接地，让上图摆放的Package symbol电容连接起来，也就是不要原理图直接画PCB该怎么操作。
我放置了一些Package symbol和机械安装孔，如果我想让安装孔接地，让上图摆放的Package symbol电容连接起来，也就是不要原理图直接画PCB该怎么操作。
这个看你需不需要网络 不需要网络 直接拉线 忽略DRC错误 只要能出GERBER 当然没拉错的话 做出来也应该没问题 如果要网络 你得给每个网络命名 让给这些网络的引脚赋上网络名
如果需要网络，该怎么做?
logic-->part logic里面添加零件，添加好零件后加网络logic-->net logic
还是不行，需要参考标号，Package symbol放置进来没有参考标号
可以的，我之前做过
还是不会，能给我远程演示下吗，我QQ：905408963
