请教：如何检查出被孔打断的shape？

allegro15.5
有一个板子上做了一个连接5v电源的shape，其中有一部分的细长条形的，从一个connector下面穿过，板子回来后才发现connector的pin脚的孔把shape打断了，导致后面部分的shape上没电。
想请教allegro有没有这样的功能在设计的时候检查出这种问题?
谢谢先

这个就是工艺问题了。你的shape间隙太小了。板厂做不出，但是PCB上又可以显示。板厂上进行CAM检查时把它给删了。

谢谢回复。
发现是这样的：
如果这种情况发生在布线层，shape会因为避让孔而被打断，检查的时候会报出shape island；
而如果是在电源层或者底层，便不会显示避让，而且也检查不出shape island.

可以把VCC或GND改成正片~如果不习惯用正片出图，则可以选择另存一版,改成正片作为检查使用~

没错，试了试，起作用的的确是正负片的设置。把电源层改成正片，便可以看到电源shape被打断。
谢谢

负片的检查不够完善的，即使是很细的铜皮相连他也认为是连接了的！细铜皮可以使用cam350排查

多谢小编

学习了，谢谢分享经验

不是正负片的问题，难得小编出光绘后没有用CAM350检查吗，建议每次投版前还是检查一下光绘文件，通过350可以看到你板子生产出来后的实际效果哈

好经验，谢谢！

CAM350不大会用，也就是用肉眼看看gerber，所以还是比较依赖allegro自己的检查功能。
请问这种情况CAM350什么功能可以检查出来?谢谢

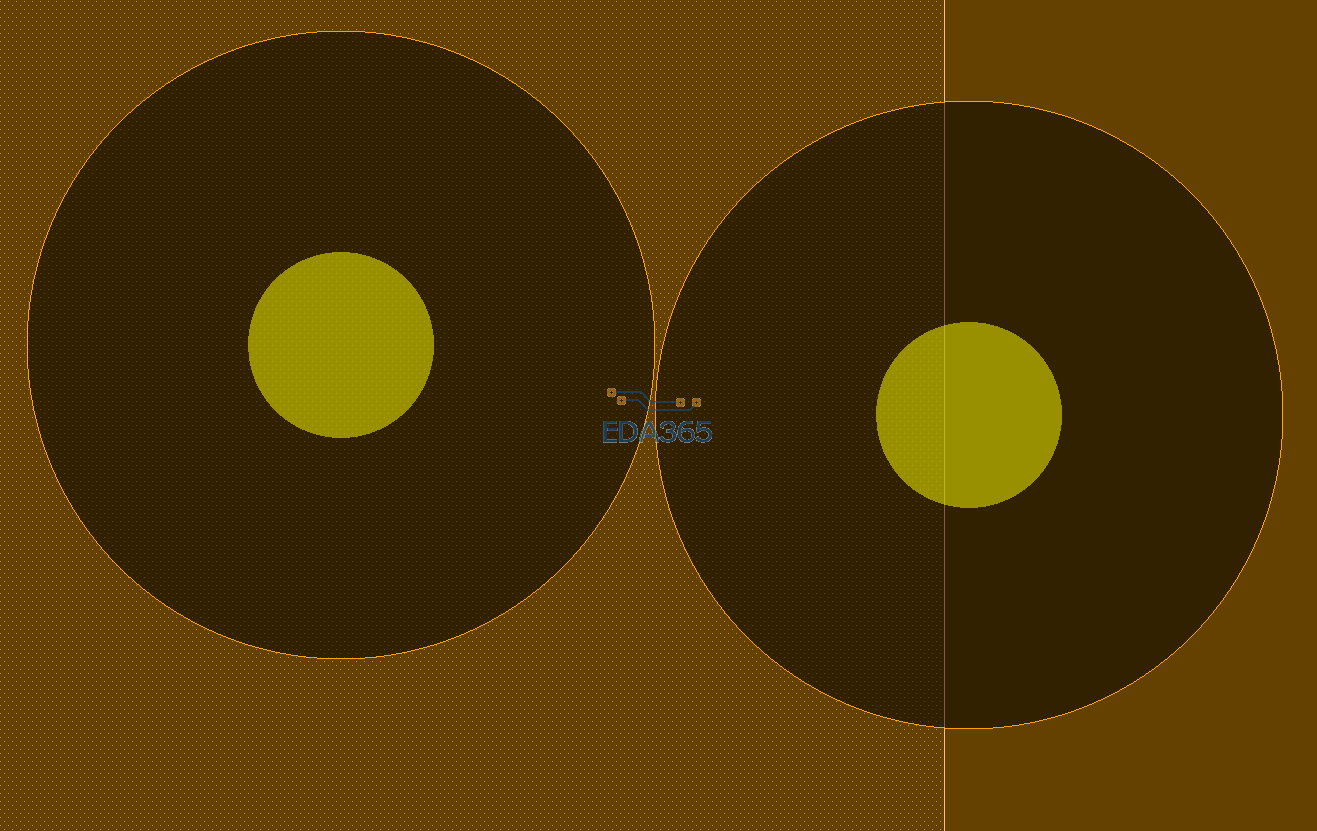

就是负片的问题，负片对于很细的铜皮不避让，软件认为是连上了的，问题是，小于4mil的铜皮在腐蚀的时候很容易断掉！

这个方法不是很好，但是至少能检查问题所在

cam350也能检查最细的铜皮，并且能够把这些细小的连接桥去掉，问题是，要通过检查，删除然后导ipc网表作为短路测试才能报告问题，比这个设置麻烦太多了。

多谢小编图文并茂的解释，抛了块砖引了块玉，哈哈
那天查看CAM350菜单的时候看到这个设置了，今天得到更详细的解释了！
