请教图中的shape应该怎样挖空
录入：edatop.com 点击：

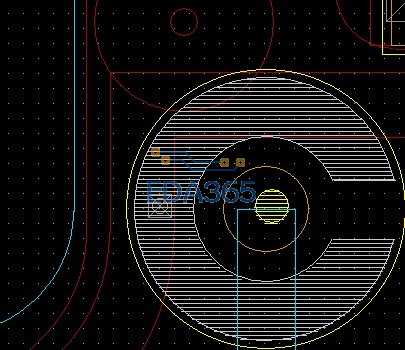

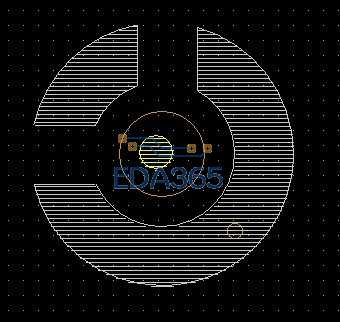

哪位高手指点一下怎样能把图中的shape挖空成如图所示，我再画的时候那个小的shape怎么都保留不下来
小的单独再画一块不就行了?
allegro不支持这种shape
或者说这种shape在allegro来说是两个shape
是的，两个我是会画，问问大家有没有简单的办法
避下ok
我也想知道
什么意思，能具体讲讲吗
shape symbol只能是一个图形，不能差分多个的，这个是allegro本身的限制，那个避让的做法也是不行的，软件无法通过避让将一个shape拆分成两个，两个shape必须用很细的线相连
那只能用2个shape组合起来了吗
你这个如果是负片的话， ANTI ETCH能够做到
胡奥着说你这个是，在 PIN连接方式中设置 十字连接，2个脚 就可以了
