ORCAD原理图绘制问题

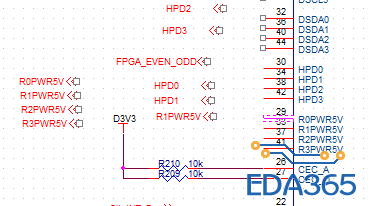

最近画orCAD连接图，当一个张图与另一张图连接的时候我们通过设定place port来设定。在我的知识范围里place port点与连接引脚要用直接连接，但是图中出现了这个问题，ROPWR5V 与place port存在连接但是没有具体的线连接，我仅能在引脚属性中看见有连接的net，请问他是如何做到的

阅读权限: 9

阅读权限: 9

请高手给予解答

平面式(平坦式)的原理圖裡面跨頁的連接線，正規方法是使用 Off page 方式。電源部分，就直接使用放置電源符號即可，電源會自動跨頁連接。不需要放置 place port 。
place port 通常用於多層次(階層式)的原理圖，在引用模塊的時候使用。電源要透過 place port 引到模塊裡面。如果不放 place port ，雖然模塊裡面和外面的電源相同名字，但是產生網表會是不同名稱。

首先这个是orcad独有的问题，本身orcad是从spice过来的，为了仿真时设置方便，orcad有几个比较怪异的特点
管脚如果设置成了power属性，就会自动产生一个该管脚名字的全局网络，比如你的n个symbol有n个脚的名字叫做GND并且都是power类型的，那么即使你把所有的GND脚悬空，在pcb中这几个脚肯定是相连的，所以你图纸中的符号即使是悬空的，也会连接一个和该脚名字相同的网络。

谢谢小编

谢谢
