叠层问题，请指教！！
录入：edatop.com 点击：
叠层需求是3个高速层 ，2个PWR PLANE。请问，下面叠层是否合适呀? 具体参数后续调整，目前先确定下面这个叠层有啥缺点没，适合制作不。
先谢谢大侠们了 ~~
TOP
L2_GND
L3
L4_GND
L5
L6_PWR
L7_PWR
L8
L9_GND
BOTTOM
先谢谢大侠们了 ~~
TOP
L2_GND
L3
L4_GND
L5
L6_PWR
L7_PWR
L8
L9_GND
BOTTOM
sgspsspsgs
sgsspgssps
sgspsgpsgs
ssgpsspgss
... 求高手出现~
我还没搞过10层板呢

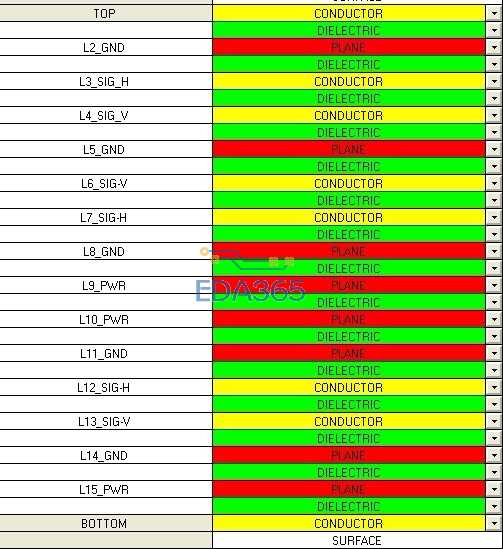

这是别人的例子
谢谢~~
嗯，对称的叠构比较好弄，还是谢谢啦~
TOP
GND
L3
L4
GND
POWER
L7
L8
GND
BOTTOM
L7不要走高速就可以
谢谢你的回复，
不过我这边需要2个pwr plane 哦 ，呵呵。
两个power层怎么可以放在一起,晕
请高手多指教，学习了
结构最好对称，可以5,6层做power，这样用一个1盎司铜箔的core增强载流。sgssppgsgs或者sgsgppssgs
网上有关于PCB厂家推荐的叠层结构的文章，可以去找找
像你那个叠构应该没问题啊！走线层都是高速！L5与L8如果有DDR的线最好在power也做上参考的GND
