allegro16.3看不到元件高度
录入：edatop.com 点击：

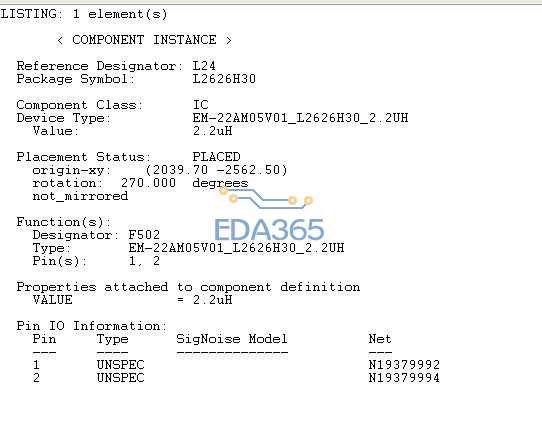

大家好，我在家里的allegro16.3上使用show element命令查询元件信息时，看不到有元件高度的信息。如下图：
这个元件已有高度了的。而我在公司的电脑上也是16.3，却能看到高度。请问是什么原因，是不是有什么命令没打开?请大家帮忙解决下。谢谢！
这个元件已有高度了的。而我在公司的电脑上也是16.3，却能看到高度。请问是什么原因，是不是有什么命令没打开?请大家帮忙解决下。谢谢！
package geometry中 勾选 place_bound_top/bottom
谢谢，楼上的回答。这个方法我也懂得。但是我想使用show element就能看到高度。因为在其他电脑上是能看到的。
因为建的零件没有加入高度这一项，所以点“I"查询就看不到
不是楼上说的原因，我之前说过了，在其他电脑上是能看到的，同一块板，就我电脑看不到
allegro→setup→datatips customization；object type选symbol instance，右边选择标签“advanced”，在上边的property filter 里面输入：height，然后单击apply filter择package_height（根据需要）,
使用方法：
把带有高度的层place bound层显示出来，单击显示信息的show element，find 里面只是选择shape，然后点击place bound的shape即可显示出来了。
試著在右方Find 欄位選擇Symbols,而不是comps,應該就可以看到高度的資訊.
