请问导入dxf后,后续如何操作

录入:edatop.com     点击:
  请教如何把下面两个图整合在一起,我是新手,请帮忙,谢谢。


应该一个是TOP,一个是 BOT面的吧,
1,新建一个BOT的层面。
2,把BOT的DXF change到BOT去(要Mirror Geometry一下哦)。
3,找一个基准点把 TOP/BOT面重合就好了啊。

可以直接用cad软件重叠好,再import dxf

使用IMPORT的SUB-DRAWING功能

我选择两张图中的相同位置的一个圈为定位点,然后移动其中一张图。可是在移动的过程中,坐标错位?
请问如何选择一个点,然后移动整个symbol,谢谢

谢谢啊

dxf是line属性的,不是symbol。你找相对应的两个圆形孔,然后用抓坐标的方法来对齐,如果错位了就说明DXF有问题

謝謝  我再試試。

老兄,请问一下
这个基准点如何来定呢!

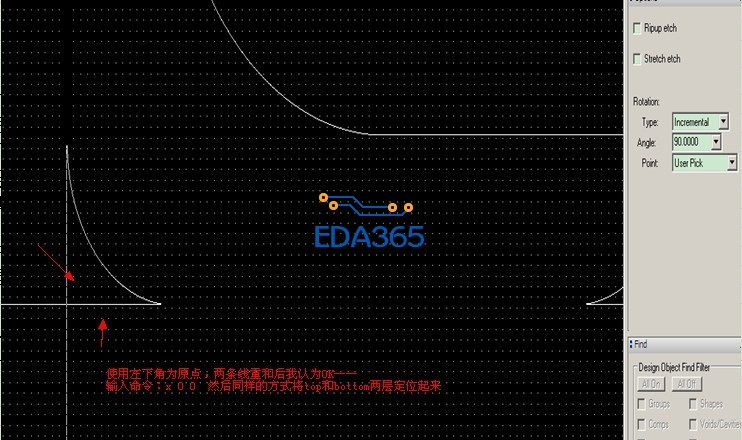

我也是现在这个问题,把TOP和BOTTOM都导入之后,使用什么进行重叠?我一开始使用栅格点:但是栅格点无论如何都有0点几mil的误差——请问您是使用什么方法进行重叠呢?
PS:我是新学的!

那表示 你載入的圖是用mm
你的格點用mil
重新導入吧
導入前先把隔點改成mm
你這樣導入都確認好再改回mil才不會掛掉

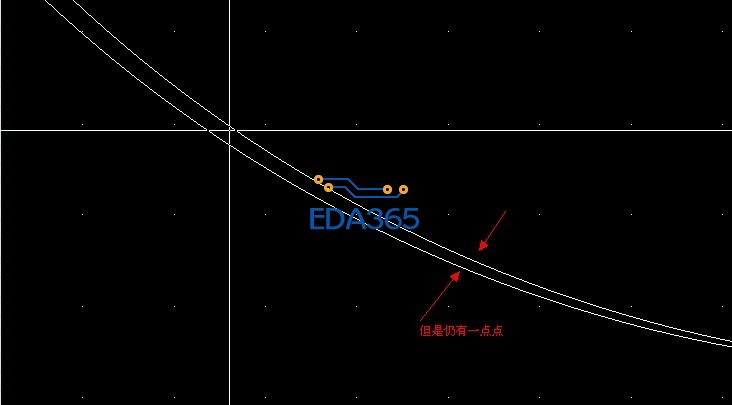

我现在改了单位,全是mm但是还是在对位是有些不准确:
我的步骤:
   1、导入之后将TOP和BOTTOM分别放在两个subclass里面
   2、我然后再将两个图使用命令重叠
   3、我刚才仔细检查了一下:上下并无间隙,只有左右有间隙,两个图的上下并没有出现间隙问题,只有左右……很纠结。
   PS:栅格点设置:0.1mm



你在使用MOVE的時候
請改用 USER PICK UP
請問你的圖有直角嗎?
請抓取相對的直角座標對應
而且你說上下OK 左右多出...那你的BOT那層有鏡像嗎@@?
是否為無鏡像的問題造成
再者
請改用0.0254mm 格點 (1mil)
會更好

如果是正面反面建议导入到两个不同的层面(导两次dxf,放在不同的层面),你在使用MOVE的時候
請改用 USER PICK UP,选定四个角其中一个的顶点,把两张图重合一起,然后你想看正面就开正面,想看背面就开背面的层面。

用移动命令,ix,iy这还不简单么,弄得那么复杂

哈哈,是我搞复杂了,因为不懂,所以有很多……不明白的事情!——已经搞明白了!
