帮我看一下吧。
录入:edatop.com 点击:

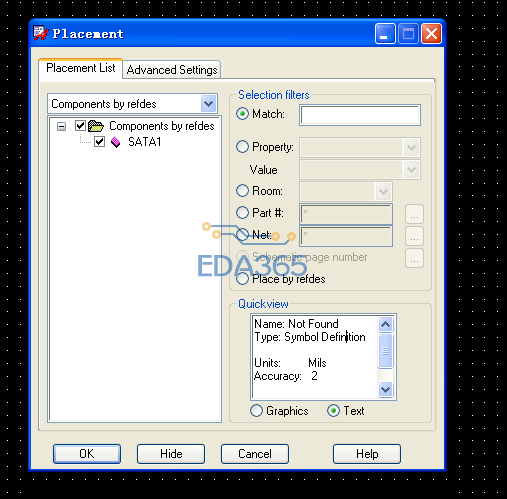

ALLEGRO导入网络表后,没有出现任何对话框。但是元件也看不到。到网上找了很多方法没能解决。点PLACE——再点MANUALLY后发现如图情况,请教高手我该怎么弄.
先谢谢啦!
等待中
这个封装有问题,检查一下。
对库了吗?
NET IN 完了后,控制栏显示什么信息啊。
没有库文件,或是库路径不对
小编该不会认为是导入网表后那些封装就自动的哗啦啦的摆放到了板子上吧?
先檢查你元件庫下這顆元件footprint 有沒有相關的 dra,psm,txt file如果都有就要檢查是否在路徑下有所需的pad 檔不過通常這種情形 pad找不到比例較高
我也感觉是路径或者是没有相关的库文件,但是看您连个电阻都没有很有可能您原理图上的printfoot没有关联
我之前是这样想的,现在不是了。
能不能说一下路径是怎么设的?在哪里设。
库文件是别人做的,你说的三个文件多有。我就是一个SATA座子,没有其它的东西,我就想试着导到ALLEGRO里面去。想从简单的开始学。能不能说一下路径是怎么设的?在哪里设。
你打开原理图,然后双击你要导入的文件后弹出的对话框里,你找PCB footprint ,你在其对应的表格处填写你要用的封装类型
这里我想额外咨询一个问题:就是导入NEILIAST,然后使用自动PALCE在正向方,但很多元件都是重叠在一起,能不能元件之间分开一点,好辨识?
你如果没有以前的封装库,路径也没设置的话 现在的现象是对的 只有一个SATA座子
