pcb layout不能导入dxf文件
录入:edatop.com 点击:
总是不能导入,单位一致的,import时,出现这种警告:W- *WARNING* (axlRunBatchDBProgram): Invalid option - ?noWarnOnExit
不是很明白你说的,不介意我可以帮你倒看看

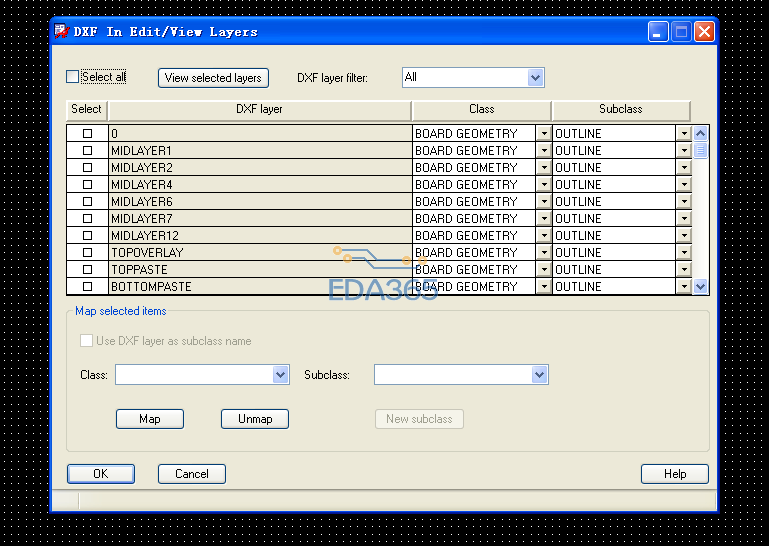

用autocad导出的一个dxf文件,然后用allegro导入dxf,如图所示,edit/view layers中,该怎么设置?
如果不会,你就将所有的层都设置成
class BOARD GEOMETRY
subclass DIMENSION
你没有新建相应的层面,dxf怎么进来?
你好,可否给个附图片的流程图,参考一下?
厄~~~还是多看看教程吧
新建一个DXF层面,然后MAP下就OK了
同楼上
同楼上
新建DXF_IN
应该是你的dxf文件有问题。
新建一个dxf,把原来的copy一份再保存。

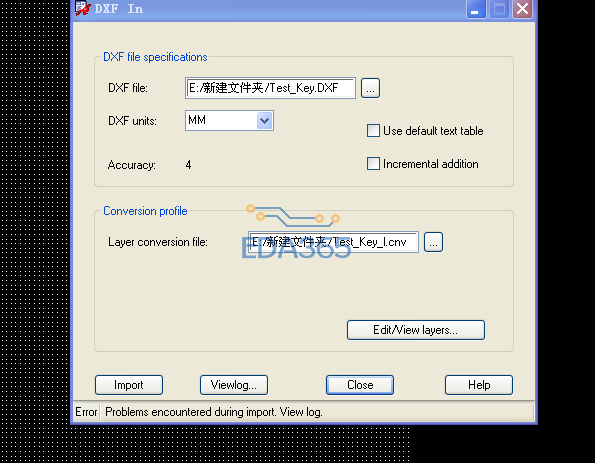

你好,请问一下高手,我按照你的做了,import时,出现problems encountered during import,是为啥?
有可能是你的DXF文件命名有问题
如果命名有问题,刚开始导入dxf文件时,就会提示出错,我试过,edit/view layers 中,设置好之后,点击 view selected layers 可以导入(不知道是否属于正常导入),之后如果点击OK,import时,就出现了图中所示的问题
