差分线在线DRC出错

你自己看一下DRC的属性就知道是哪错了

uncoupled length  max 是指不耦合的地方长度不超过10mil，你的差分走线长度和这个木有关系。uncoupled length  max 可以设置大点 100、200都是可能的。很多器件插座出线就不耦合。

那如何约束查分的等长?

static phase tolerance

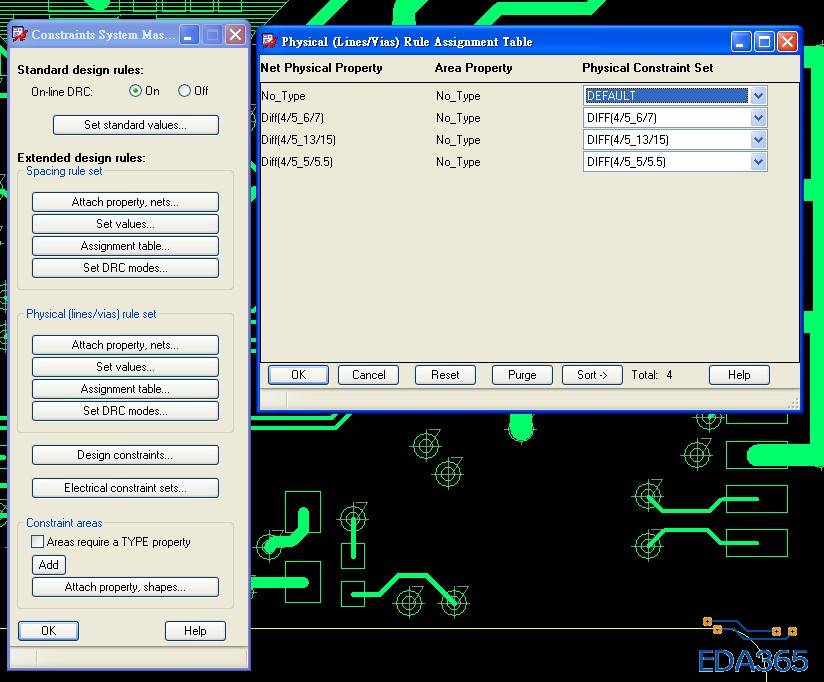

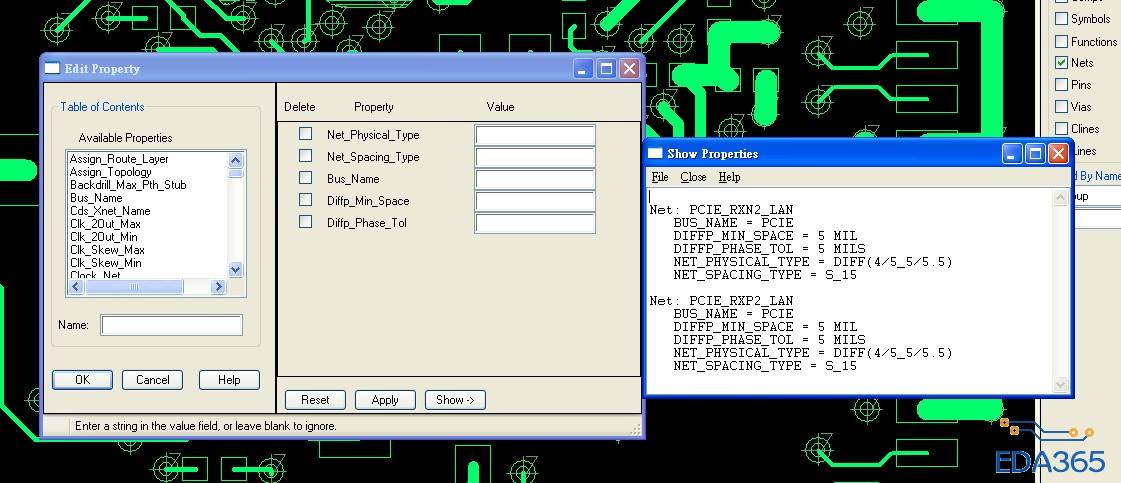

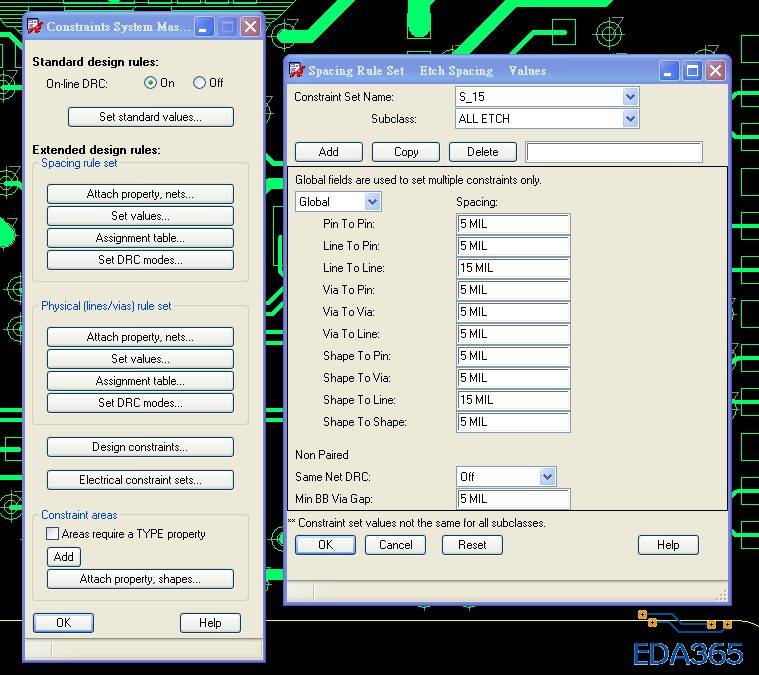

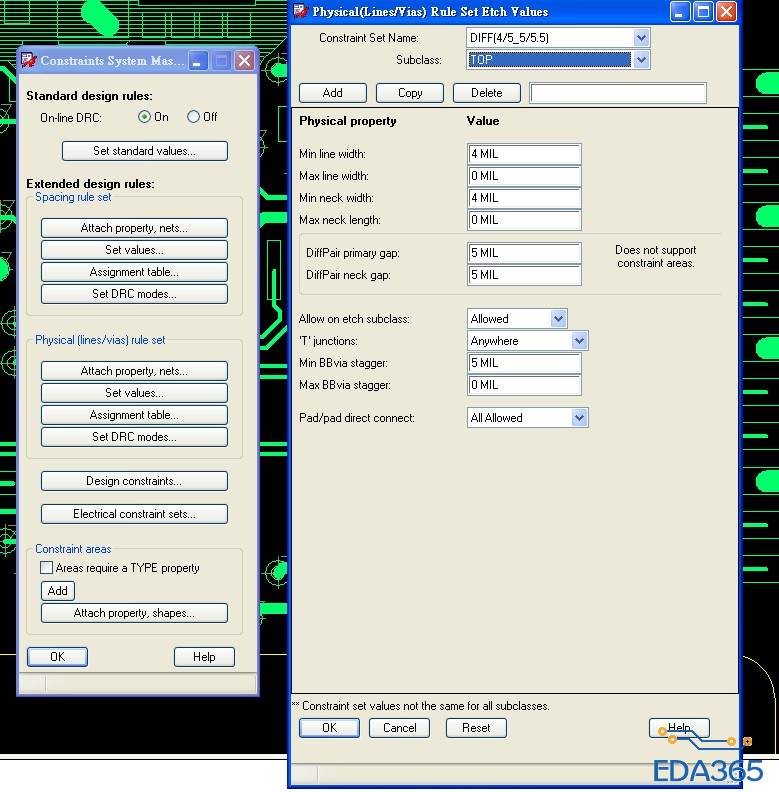

edit/properties  在find窗口中只选择nets 然后框选要设置的差分线 添加如下属性 key入你要设定的规则 点击apply，ok就行咯。然后进入setup/constraints里面设置相关的走线spacing和physical设置间距跟线宽最后assignment就可以咯 具体看图

原来设置差分线步骤这么多啊，教程里都没提到过呀。哎~~~自学难啊
还好有EDA365，各位的帮忙

在16.2中，我理解只要在约束管理器中设置相应约束规则，加到相应的网络中就可以了，不需要做edit propertiest不知对否。

依照此設定之後，A組和B組的DIFF線DRC是對了 15MIL，但是在A組的正負兩條線就會產生DRC，因為在SPACING中，正負兩條線本身就會違背LINE TO LINE 15MIL的規則了，所以尋求更正確的方式
