用ALLEGRO画自定义焊盘，为什么在画封装时找不到它

你把存放路径添加进去了吗?在setup->user preference->paths->library里，把你存放自定义焊盘的路径添加到padpath和pampath里

先谢了！现在是这样的，画焊盘时可以找到自定义的图形文件，但是保存时我在设定的根目录下看不到.pad文件。郁闷！如果不是画自定义的焊盘是可以看到的。

pad_designer默认的路径是在allegro的安装文件夹下的，建焊盘时保存要选另存为指定到你需要的路径，直接保存的话都跟allegro.exe文件泡一起去了。

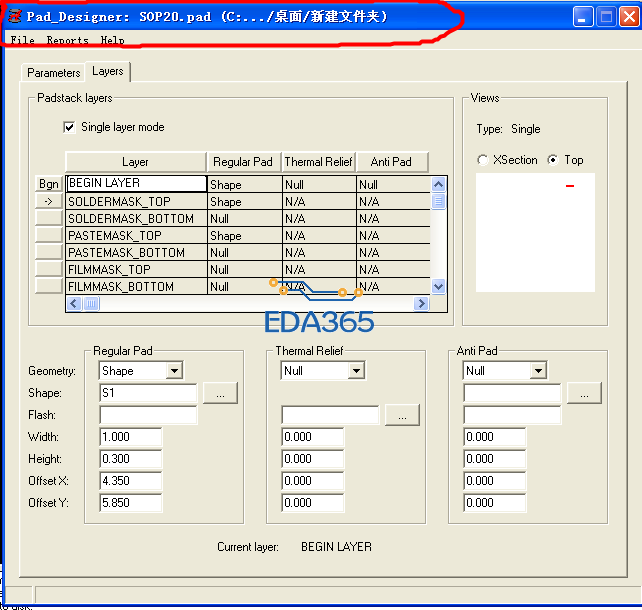

我是另存在桌面新建文件夹下的，但保存后里面没有sop20.pad文件

呵呵  建议C盘搜索  ！

路径问题吧·

急啊··这个是不是跟文件的命名和路径的选择都有关系呢?但郁闷的是为什么我建其它的焊盘就可以找到，就建自定义的不行！

最好不能有中文路径啊,应该就是不能有中文路径

我试过了，有中文路径是可以的

啥叫建其它的焊盘可以找到，建自定义的焊盘找不到?
这个其它的焊盘和自定义的焊盘分别指什么?
是你建的不都是自定义吗?

另外，这种软件最好不要有中文路径，尤其不要把路径设到桌面上

自定义就是指不规则的焊盘，而其他是指规则的啊，建不规则的焊盘不是要先建一个图形文件，然后再根据这个图形文件创建焊盘的吗?我是新手，或许还有其他的方法?

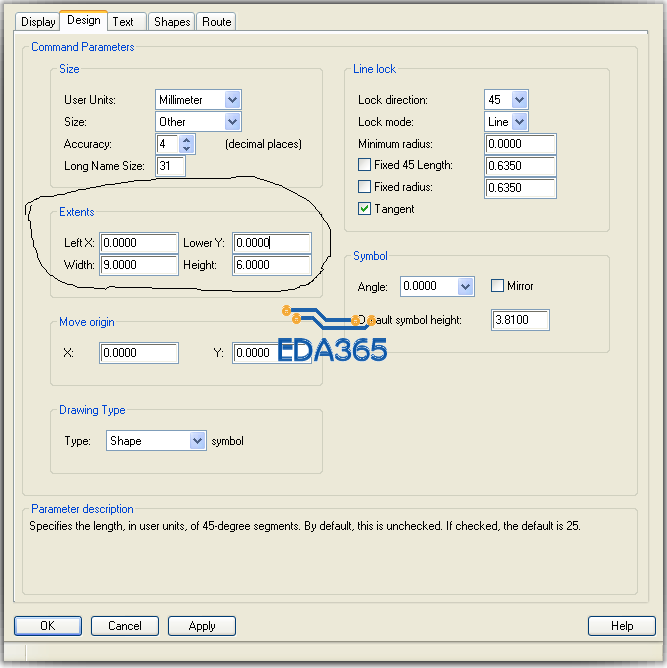

你画的shape原点不在shape上，建pad时保存应该会有错误提示的
换句话说你这个pad根本就没建成功，所以才找不到
估计应该是这个问题，你重新画个shape，把原点放到shape上再试试
