为什么我的GND铺铜后会欧阳个很搭的热风焊盘
录入：edatop.com 点击：

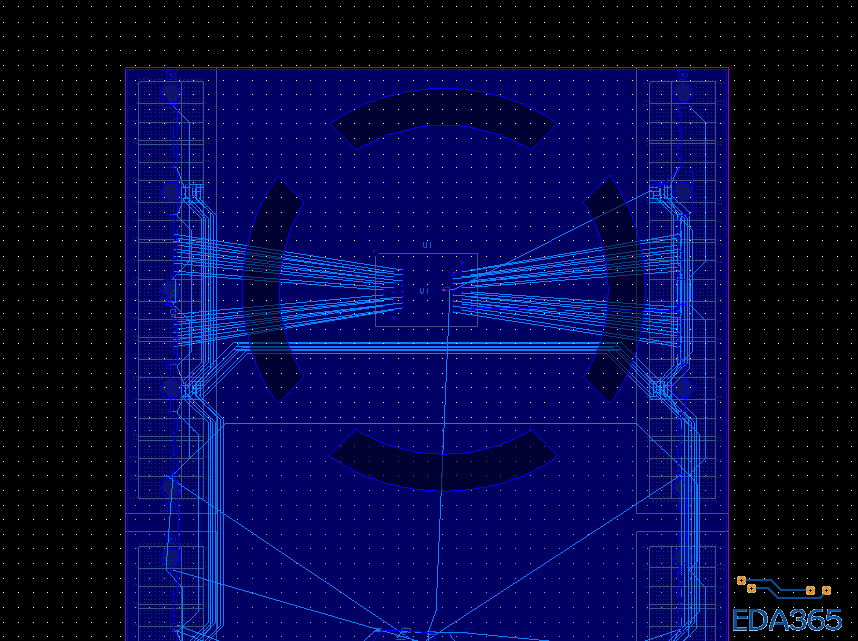

请看图片
这样的热风焊盘估计是单位搞错了，你看看尺寸是不是大了40倍，准确地说是39.37倍。
差不多，但是我现在跟郁闷的是，我把什么都改好了但是就是更新不了，在pcb里面还是这个样一个热风焊盘
欢乐贴
看看单位
我看了下，原来是多画了一个大的热风焊盘
但是我吧flash改掉以后现在放via还是这样啊
没办法更新
看看是哪个元件或者过孔的，最好的办法是重来，如果你身边没人帮你改的话
终于发现原因
原来我虽然把flash文件修改了，但是没有更新，准确的说是在Updata Symbols里面没有勾选Updata symbols padstacks
导致我只要是用原来的flash名就会用以前的flash，所以不管如何中画flash也好，pad也好，在pcb里面会一直是以前的flash只到更新
