constraint中设置region有问题么？
录入：edatop.com 点击：
设置constraint时，我在Physical和Spacing中分别create了一个PCS和SCS，都命名为BGA_IC1，其中，在PCS中添加了一些过孔。然后在Physical和Spacing中的region中分别create了一个Region，都命名为RG_BGA. 之后把这两个Region的Referenced Cset都添加为BGA_IC1。 最后，我在allegro界面中画了一个shape, shape设置在class--constraint region,并在assign to region中选择了之前创建的region RG_BGA。

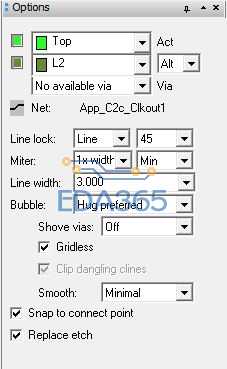

但是我在这个region中布线时Via下拉菜单总是显示“No available via”， 请问这是为什么啊?似乎我关于region的约束还是没有和我创建的shape关联起来。我装的是16.5。盼高手回答。谢谢！
但是我在这个region中布线时Via下拉菜单总是显示“No available via”， 请问这是为什么啊?似乎我关于region的约束还是没有和我创建的shape关联起来。我装的是16.5。盼高手回答。谢谢！
上图！
有人知道么?我感觉好像是约束没有和shape关联起来。
看你叙述有两点可疑：
1.你在加VIA 的时候有没有链接库
2.你在画shape 设置在class--constraint region 时，有没有选择层面，以及你在下拉线指令的时候
是否选在你所设定的层面
1, 怎么添加链接库阿?
2, 在画shape时，我选择了层面：all, 之后也选择了约束中定义的CS。
谢谢。
问题解决了一半，现在在region内布线时，添加到约束中的所有的通孔和盲孔都可以显示，但是所有埋孔都不能显示，不知道为什么。比如，L1—L2，L1--L3， L1--L8（8层板）都可以显示，但是L2——L7，L3--L6都无法显示。
问题解决了，在pad制作时需要把microvia点上。真的是折腾了很长时间。
