ALLEGRO鋪銅可以關閉嗎

ALLEGRO鋪銅就是ETCH  關閉ETCH就看不到TRACE
那麼有什麼方法可以只關閉鋪銅
PADS就有這種功能
雖然現在可以關閉Stack-UP的層
背後還是看的到元件  但總有那麼點不踏實

請試試看是否是您想要ㄉ

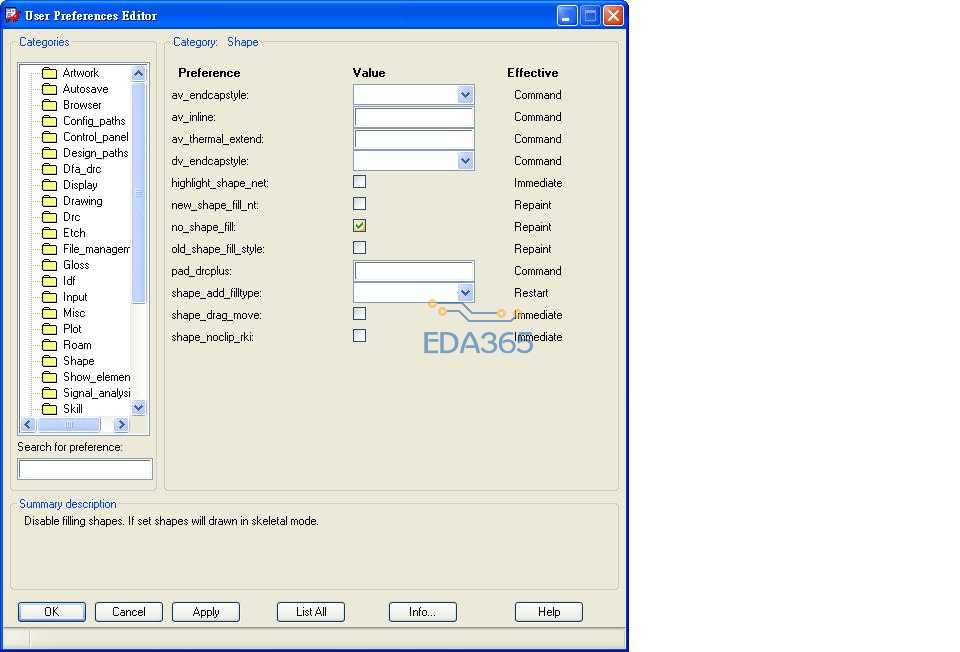

SET \ User Preferences Editor \ Shape \ no_shape_fill 將它勾選到

好像不可以耶
給點意見吧 哈哈 感謝耶

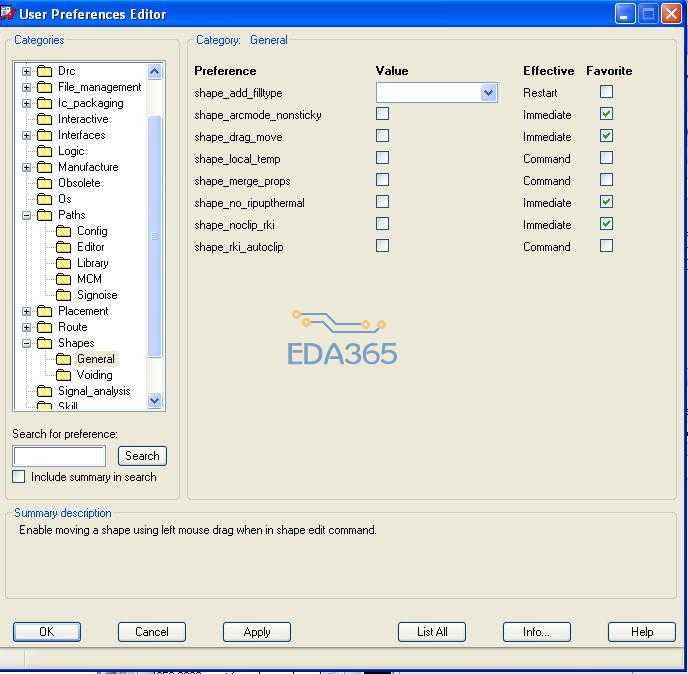

set.jpg[url]set1.jpg[/url]那會是版本問題ㄇ?我以用很就ㄉ版本ㄌ(V15.5)

2楼说的方法应该是可以，16.3上没有问题，不知道小编cadence版本是多少?

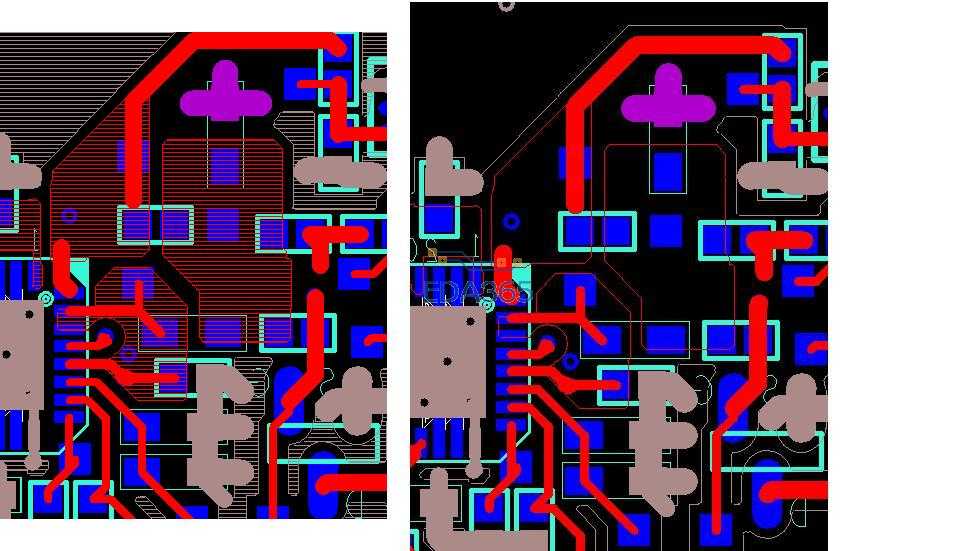

5楼的图还有铜的边框, 很难看,真正可以隐藏覆铜而走线留得好好的,目前只有16.5版本可以, 其实把覆铜颜色改不显眼的色,铜的透明度调到15---20%,这时，四层板以内是不需要关覆铜显示的。

SPB 16.5 謝謝大家 暫時可能不會使用功能 謝謝大家

16.5可以完全关闭铺铜，但是，很不方便

学习了，多谢各位高手的见解

如图试一试，把SHAPE的透明度设置一下，在全透明的情况看不到SHAPE的边界，不知能否帮到你。

哈哈哈，我现在也知道了

你试试找USER Preferences editor > display >shape_fill> no_shape_fill，我在这里找到了，或许你直接在那搜索 no_shape_fill打钩也可以

学习了，谢谢
